خط مونتاژ باتری استوانه ای 18650 / 21700 / 32650

توضیحات محصول

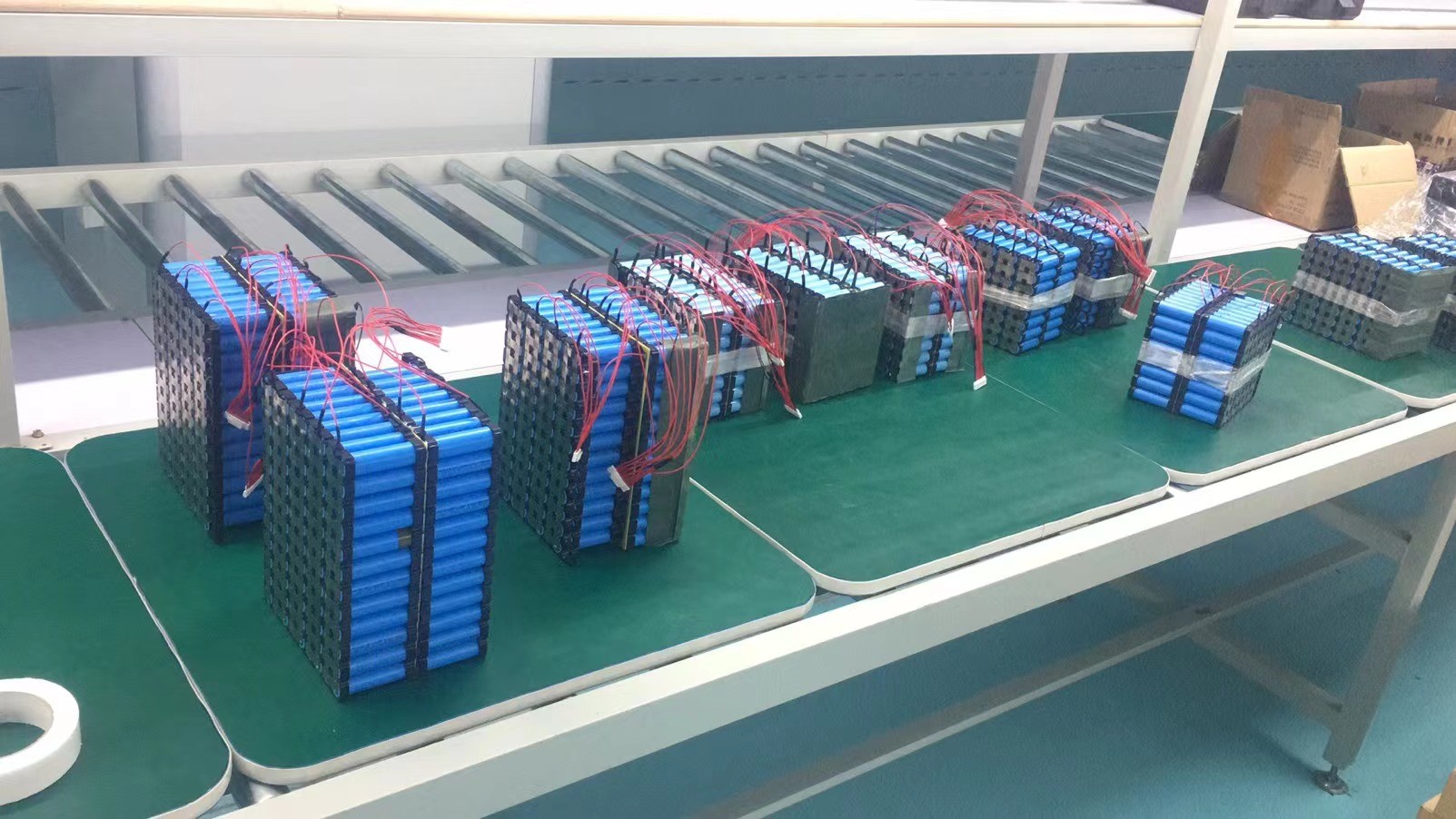

خط بسته باتری برای مونتاژ سلول های استوانه ای 18650/21700/32650 تولید با راندمان بالا

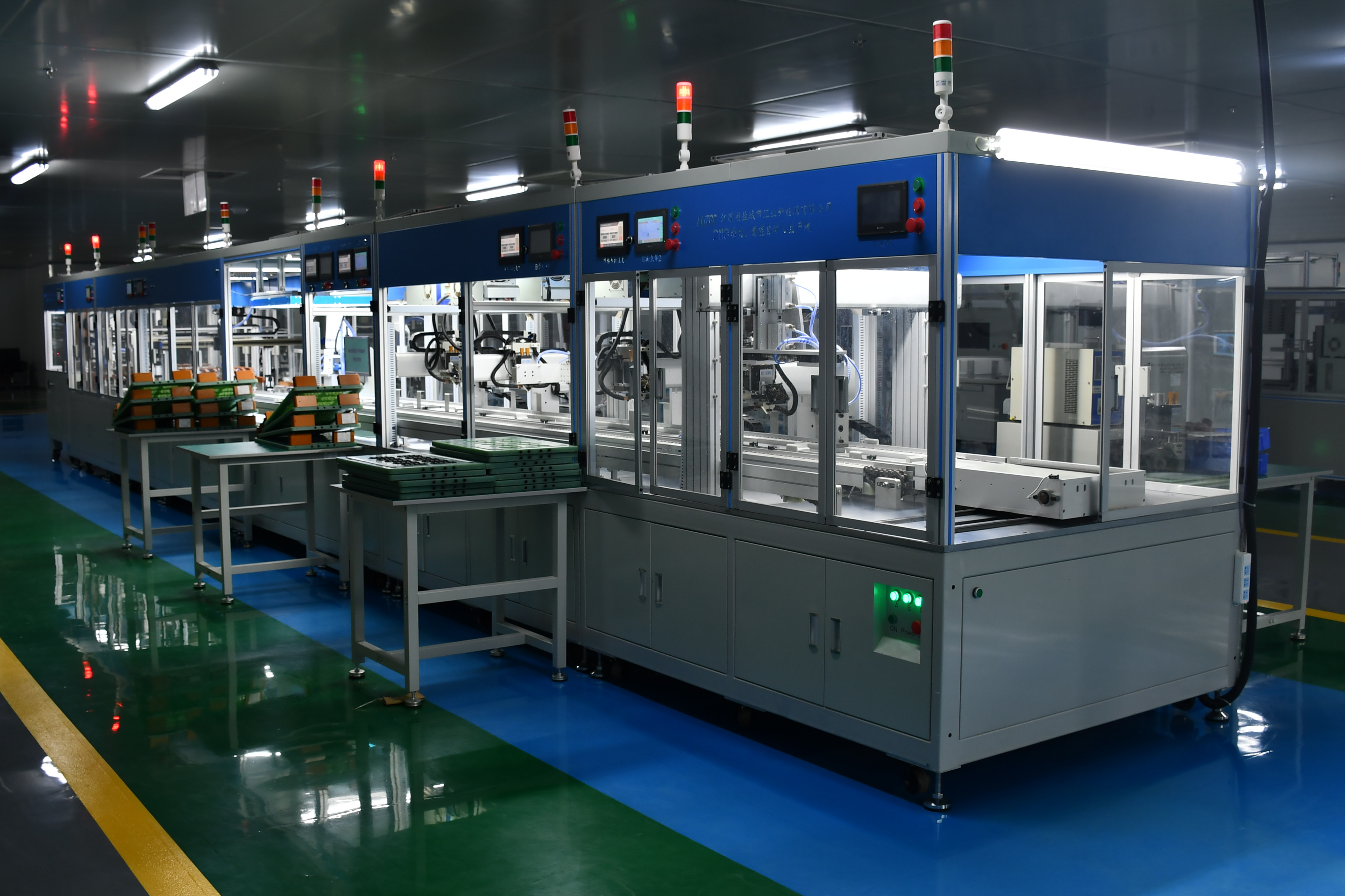

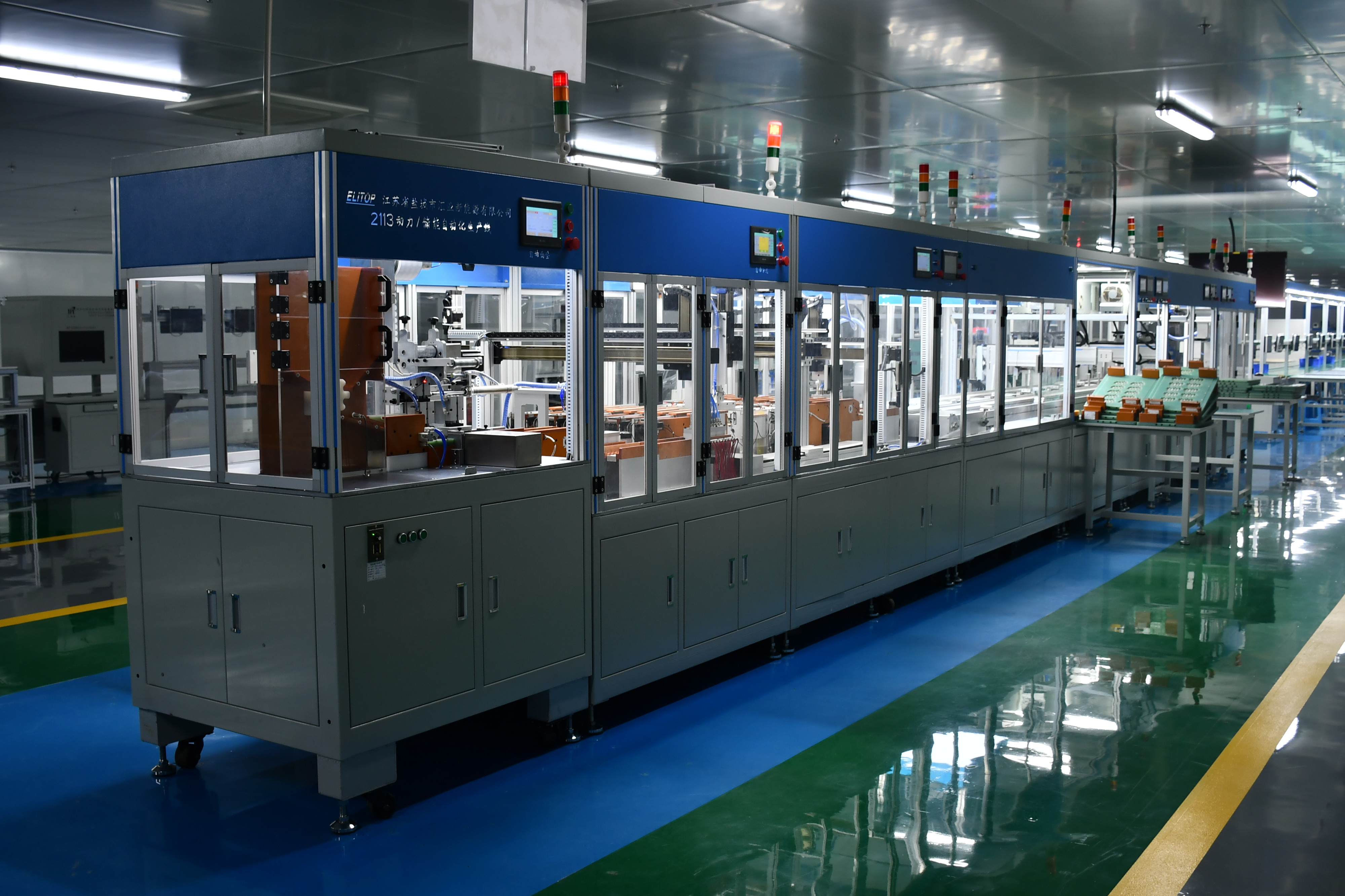

نام تجهیزات: خط تولید اتوماتیک بسته باتری ذخیره انرژی

مقدمه ای بر ترکیب تجهیزات

واحد 1

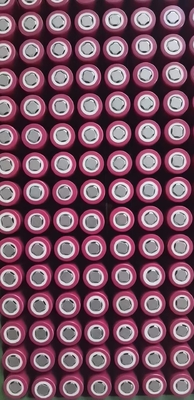

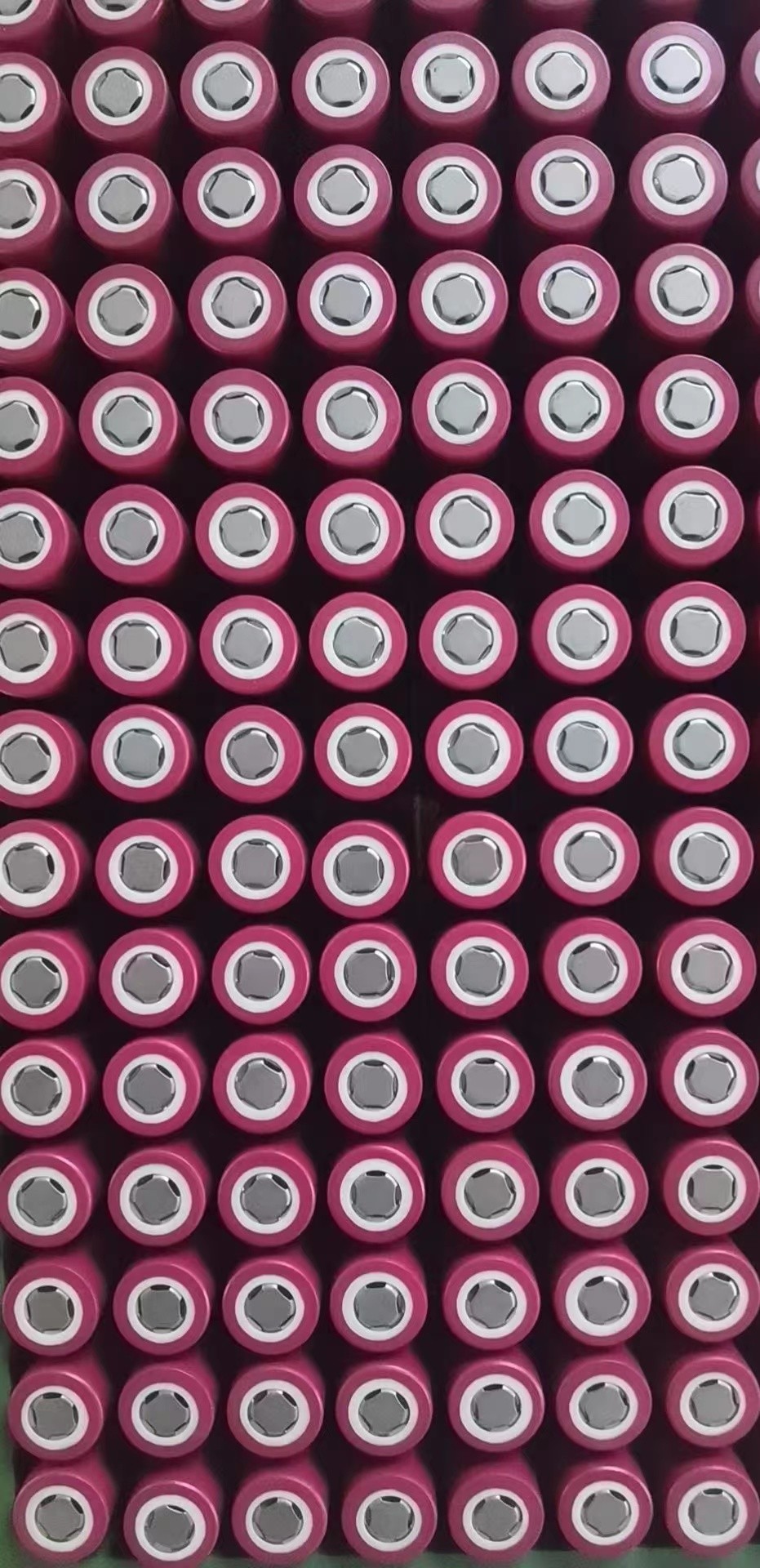

◎ قسمت هسته الکتریکی): 18650 هسته الکتریکی جعبه اتوماتیک (10 * 10) تغذیه خودکار، یک بار 6

جعبه (600PCS18650 سلول)

◎ پد تکمیل خودکار

◎ اسکن خودکار کد → قسمت مرتب سازی خودکار (10 فایل OK، یک فایل NG، 2 / 3 / 4 / 5 را می توان به عنوان همان فایل تنظیم کرد، تعداد ذخیره سازی سلول را افزایش دهید، هر شکاف 100PCS است، دو اسلات در یکسان هستند فایل، سپس 200PCS، 3 اسلات در همان فایل هستند، سپس 300PCS)

واحد 2

◎ اسکن کد خودکار → فاصله خودکار → ربات در براکت → تشخیص الکترود مثبت و منفی باتری CCD → تمیز کردن لیزر در سمت A (اختیاری) → چرخش قالب 1→ تمیز کردن لیزر در سمت B (اختیاری) → جوش نقطه ای در سمت A 1 → جوش نقطه ای در سمت A 2 ← چرخش قالب 2← جوش نقطه ای در سمت B 2 ← جوش نقطه ای در سمت B 2← بیرون آوردن خودکار درپوش ← خارج کردن خودکار باتری → خط مونتاژ چرخه محصول نیمه تمام باتری (تشخیص ظاهر جوش نقطه ای ← لوازم جانبی خمیر

→ اتصال صفحه محافظ → شکل دهی → تست عملکرد جامع و غیره)

واحد 3

◎ یک خط چرخه برای قالب زنجیره ای دو سرعته

◎ 15 مجموعه حامل قالب جوش نقطه ای (L530*380MM)

◎ 15 مجموعه از صفحات پوششی بالا و پایین قالب جوش نقطه ای برای هر مدل باتری

خط خروجی باتری نیمه تمام *1

◎ یک خط رفلاکس برای حامل قالب بالایی

واحد 4

خط سیکل مونتاژ زنجیر دوسرعته *1 (L16.5*W1.3*H2 متر)

Bt-2410a، تستر مقاومت داخلی ولتاژ سری 24 کل/سری *1 مجموعه (اختیاری)

◎ جوش نقطه ای لیزری دو موقعیت * 1 مجموعه (صفحه محافظ و خط بازرسی B+B-)

◎ تست کننده جامع عملکرد بسته باتری BT-85V05C50F

واحد 5

◎ سیستم الکترونیکی کانبان MES (یکی برای سرور اصلی، یکی برای صفحه نمایش اصلی، یکی برای SOP sub-kanban، یکی برای هر ایستگاه)

◎ حذف کننده الکترواستاتیک *2

◎ حلقه ثابت خط چرخه و زنگ استاتیک را جمع آوری کنید، 1 مجموعه برای هر ایستگاه

نمودار جریان تولید

نمودار چیدمان تجهیزات

توجه: بسته باتری ذخیره انرژی BT-2113 خط تولید اتوماتیک L16.5 * W1.5 * 1.76 متر

خط مونتاژ چرخه زنجیره ای دوسرعته L16.5*W1.3*2M

توجه: بسته باتری ذخیره انرژی BT-2113 خط تولید اتوماتیک L16.5 * W1.5 * 1.76 متر

خط چرخش L4.6 * W1.8 H0.8 M

خط مونتاژ چرخه زنجیره ای دوسرعته L16.5*W1.3*2M

پنج، تجهیزات مورد نیاز محیط زیست

1، منبع تغذیه: AC380V±10%، 30KW 50HZ±10%

2، منبع گاز: 0.4-0.8mpa، بدون غبار آب، بدون ناخالصی

3، دمای محیط: 10-45 ℃

4، رطوبت محیطی: حداکثر 85r.h (بدون تراکم رطوبت)

5، محیط بدون ارتعاش قوی، بدون گاز خورنده و گاز قابل اشتعال و انفجار

خدمات پس از فروش

1. طرف الف موظف است به کاربران تجهیزات طرف B در نصب، اشکال زدایی، استفاده و نگهداری به صورت رایگان آموزش دهد تا اطمینان حاصل شود که اپراتورهای متقاضی می توانند به طور عادی و مستقل عمل کنند و پرسنل تعمیر و نگهداری می توانند مشکلات رایج را به طور مستقل مدیریت کنند.

2. مدت گارانتی تجهیزات دو سال است.طرف الف طبق قوانین و مقررات ملی مسئولیت سه ضمانت را بر عهده خواهد داشت.پس از پایان گارانتی، تعمیر و نگهداری مادام العمر، و با قیمت تمام شده برای ارائه قطعات یدکی و پوشیدن قطعات.اگر مشکل خارج از سایت حل شود، تامین کننده باید ظرف 4 ساعت پاسخ واضحی از طریق ایمیل یا فرم کتبی بدهد.
