بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ

جزئیات محصول:
محل منبع: چین
نام تجاری: BT
گواهی: CE
شماره مدل: BT-2113B
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: USD250000-350000/set
Delivery Time: 90 work days
Payment Terms: T/T
Supply Ability: 10 set per year
  • اطلاعات تکمیلی
  • توضیحات محصول

اطلاعات تکمیلی

Control System: PLC ابعاد: 15000*1500*1800 میلی متر
مواد: فولاد ضد زنگ Operating System: Touch Screen
بسته بندی: جعبه چوبی مصرف برق: 30 کیلووات
منبع برق: 380 ولت / 50 هرتز Processing Method: Automatic
نام محصول: خط مونتاژ بسته باتری تمام اتوماتیک Warranty: 2Year
برجسته کردن:

21700 خط مونتاژ باتری های سیلندر,18650 خط مونتاژ باتری باطری

,

18650 Cylindrical Battery Pack Assembly Line

توضیحات محصول

خط مونتاژ پک باتری استوانه ای تمام اتوماتیک 18650/21700

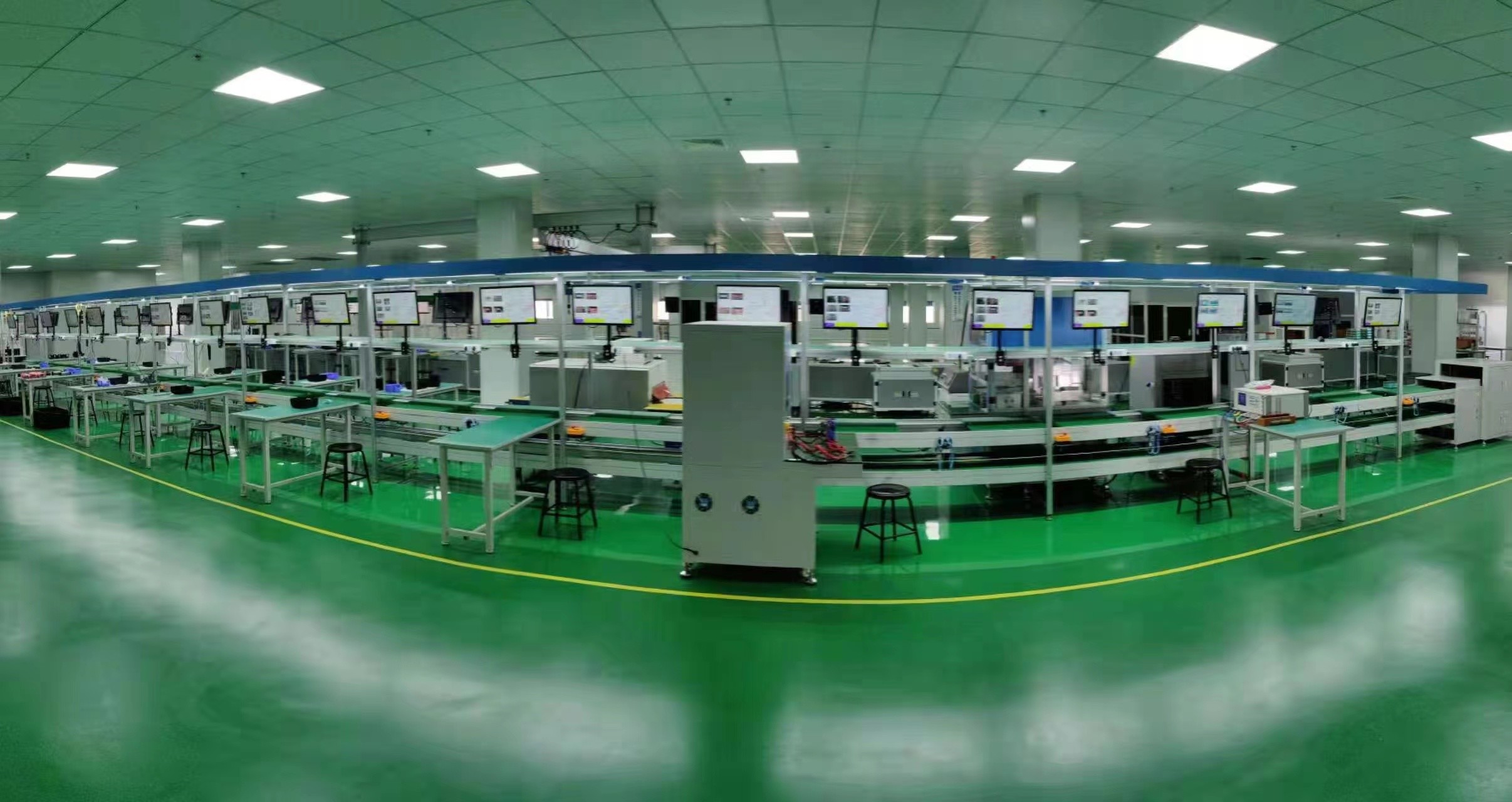

بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 0بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 1




I. محدوده کاربرد و شرح عملکرد تجهیزات

1-انتخاب تجهیزات:
BT-2113b-18650، قابل استفاده برای سلول ویژه 18650
BT-2113b-21700 مناسب برای سلول های ویژه 21700
BT-2113b-18/21، سلول قابل اجرا برای 18650 و 21700 عمومی



2. توابع اصلی تجهیزات: خط تولید اتوماتیک باتری BT-2113B PACK، یک

تجهیزات بسته باتری اتوماتیک سلول استوانه ای که عمدتاً برای باتری خودرو استفاده می شود
مدول.ماژول باتری برق.ماژول باتری ذخیره انرژی و بسته باتری ابزار قدرت.

3. اجزای اصلی تجهیزات (فرایند تولید):

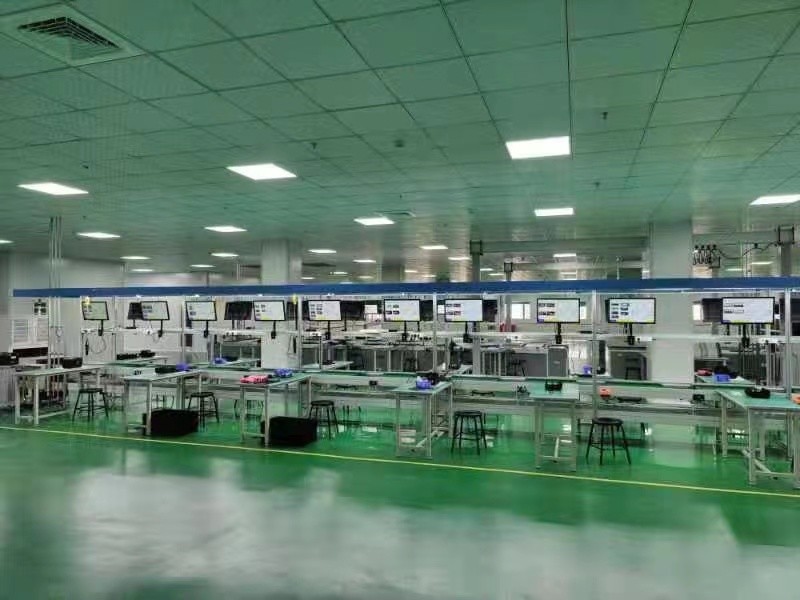

بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 2

4. حداکثر ضربه قالب جوش نقطه ای: 430 میلی متر در جهت محور X، 270 میلی متر در محور X
جهت، 21 هسته در جهت محور X و 13 هسته در جهت محور X با فاصله 20.5 میلی متر

5. راندمان تولید جامع: 3000-4200 عدد / H

6. نرخ صلاحیت محصول: > 99٪

7. نرخ بهره برداری از تجهیزات: 98٪





Ⅱ .نمودار خط تولید خودکار بسته باتری ذخیره‌سازی نیرو/انرژی BT-2113B

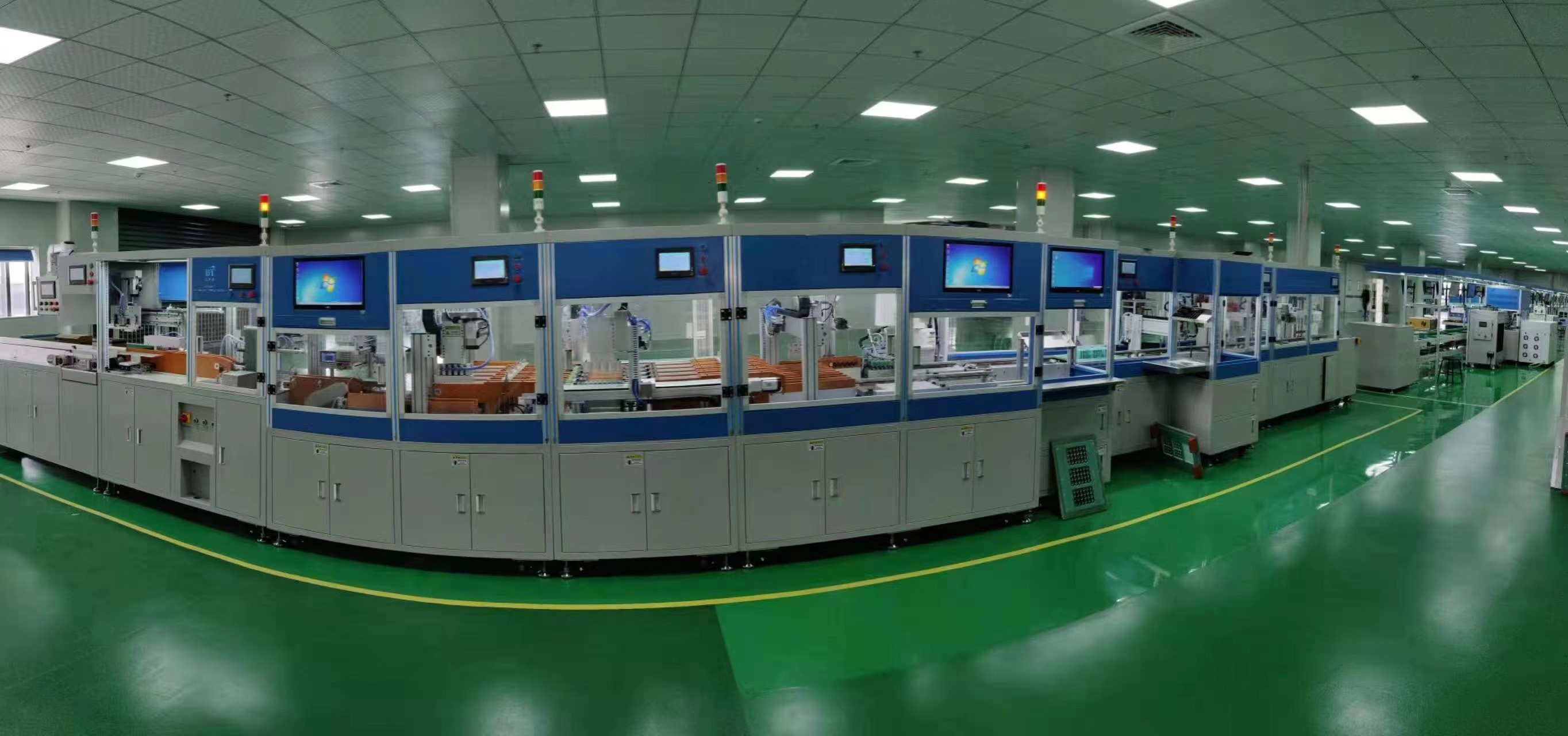

بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 3

Ⅲ.نمودار چیدمان تجهیزات

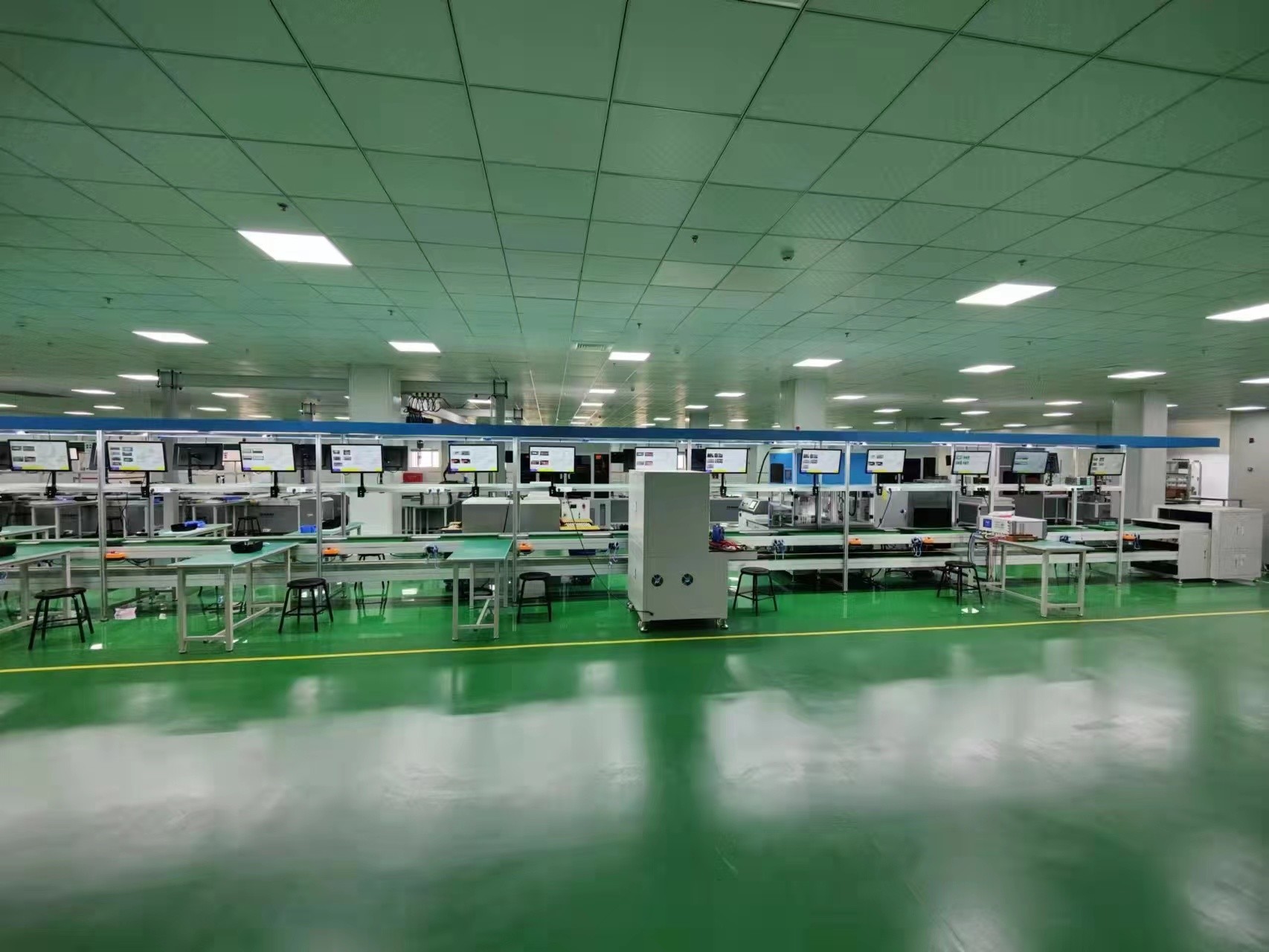

بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 4

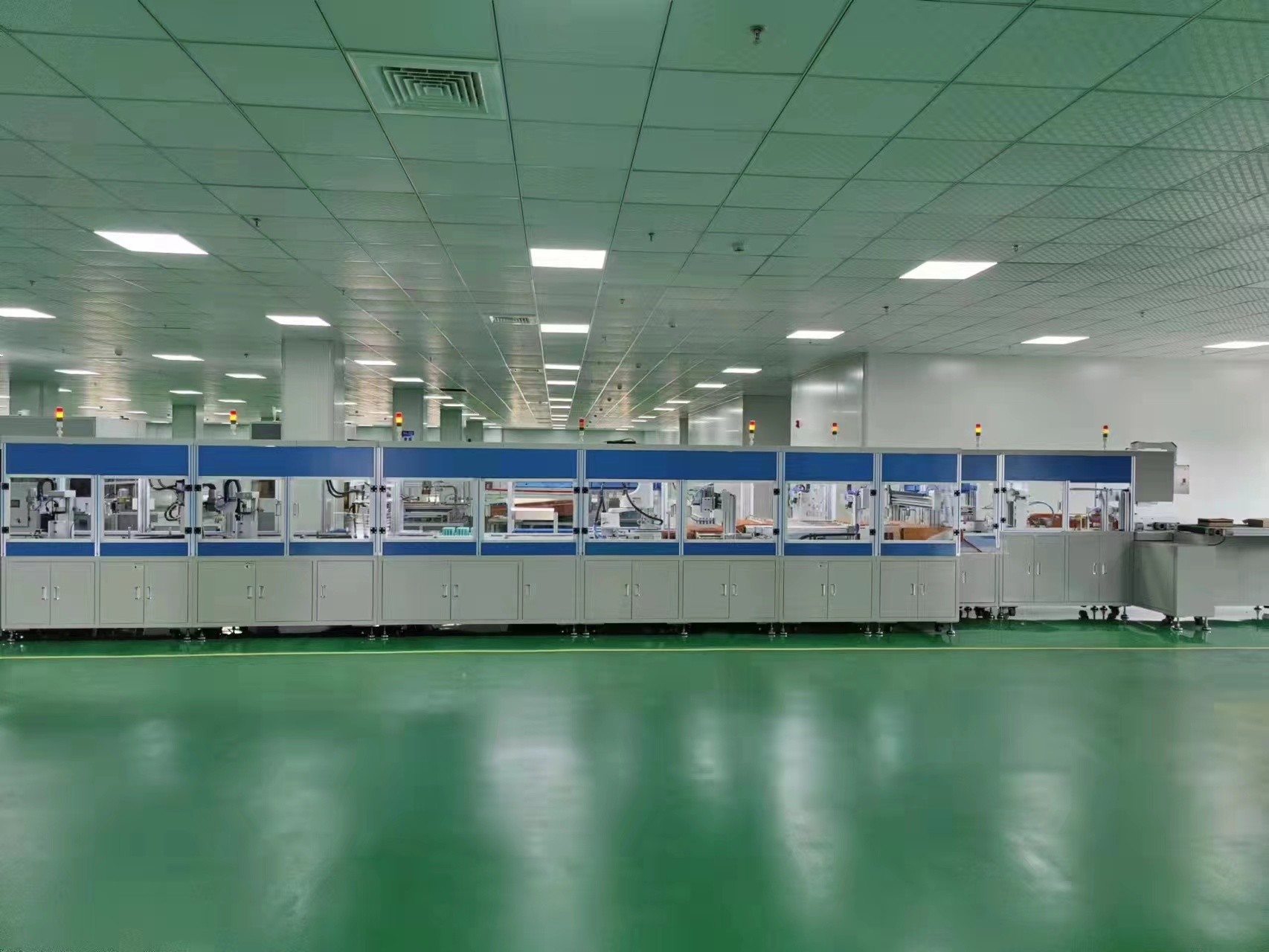

بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 5


Ⅳ.الزامات محیطی تجهیزات

1. منبع تغذیه: AC سه فاز 380V±10%, 30KW 50HZ

2. منبع هوا: 0.4-0.8mpa، بدون غبار آب، بدون ناخالصی

3. دمای محیط: 10-45 ℃

4. رطوبت محیط: حداکثر 85R.h (بدون تراکم آب)

5. الزامات زیست محیطی: بدون لرزش قوی، بدون تداخل الکترومغناطیسی قوی، بدون
گاز خورنده و گاز قابل اشتعال و انفجار


Ⅴ.Bt-2113b توان / انرژی ذخیره سازی باتری خط تولید خودکار فنی
مولفه های

تغذیه سلولی اتوماتیک
بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 6

منبع تغذیه: AC220V±10% 1KW 50HZ±10%
منبع هوا: 0.4-0.8mpa، بدون غبار آب، بدون ناخالصی
جعبه جعبه در کارتن های 10*10 بسته بندی می شود و حداکثر 5 جعبه در هر بار بسته بندی می شود.
جعبه جعبه در کارتن های 12*15 بسته بندی می شود و حداکثر 4 جعبه در هر بار می باشد.
ریل راهنمای نقره بالایی تایوان را بپذیرید
قدرت جابجایی سلولی: استپر موتور/موتور کاهش سرعت
سیستم کنترل: برنامه نویس XC2-24T-E PLC
رابط عملیاتی: صفحه نمایش رنگی TG-765-UT، کارکرد آسان
سیلندر: Attec /SMC/XINCHENG
اجزای کنترل پنوماتیک: ATech /SMC/ Tiangong/Pneumatic Like
دستگاه القایی: تایوان LIKE/ Adeke // Omron/Keenshi
راندمان تولید: بیش از 4500PCS/H
توابع اصلی: سلول را به صورت دستی در جعبه قرار دهید
خط مونتاژ، به طور خودکار موقعیت سلول را وارد کنید، و
جعبه خالی را داخل جعبه ذخیره سازی فشار دهید

مکانیسم تغذیه سلولی خودکار
بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 7

منبع تغذیه: AC220V±10% 1KW 50HZ±10%
منبع هوا: 0.4-0.8mpa، بدون غبار آب، بدون ناخالصی
از خط مکش آهنربای دائم 15PCS استفاده کنید
ریل راهنمای نقره بالایی تایوان را بپذیرید
قدرت تعویض هسته: سیلندر ستاره
سیلندر: Attec /SMC/XINCHENG
اجزای کنترل پنوماتیک: ATech /SMC/ Tiangong/Pneumatic Like
دستگاه القایی: تایوان LIKE/ Adeke // Omron/Keenshi
عملکردهای اصلی: به طور خودکار سلول را خارج کنید
کارتن و انتقال آن به خط سلولی
دستگاه پد اتوماتیک.با انواع مختلف سازگار است
قطر جعبه های بسته بندی سلولی 21/18

چسباندن کاغذ عایق
بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 8
بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 9


منبع تغذیه: AC220V±10% 1.6KW 50HZ±10%
منبع هوا: 0.4-0.8mpa، بدون غبار آب، بدون ناخالصی
برای بهبود کارایی، مکانیسم بالشتک 4 - پین را اتخاذ کنید
موتور تبدیل فرکانس و پد پانچ CAM را برای جلوگیری از باتری استفاده کنید
خسارت
قالب فولادی پرسرعت ژاپنی، عمر طراحی 5 سال
چرخش خودکار مواد زائد
ریل راهنمای نقره ای تایوان، میله سرب را بپذیرید
موتور سلول پایین تر از موتور کاهش نیرو تایوان استفاده می کند
قدرت دستکاری: موتور پله ای حلقه بسته / موتور سروو
قدرت تعویض سلولی: استپر موتور
سیستم کنترل: برنامه نویس XD-42T-E PLC
رابط عملیاتی: صفحه نمایش رنگی TG-765-UT، کارکرد آسان
سیستم هشدار عیب داخلی (با توجه به درخواست رفع عیب)
هشدار خودکار برای کمبود کاغذ جو کوهستانی
یادآوری کمی تمیز کردن قالب
سیلندر: Attec /SMC/XINCHENG
اجزای کنترل پنوماتیک: ATech /SMC/ Tiangong/Pneumatic Like
دستگاه القایی: تایوان LIKE/ Adeke // Omron/Keenshi

دستگاه مرتب سازی خوراکبسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 10

ریل راهنمای نقره بالایی تایوان را بپذیرید
سلول ورودی از انتقال تسمه سنکرون استفاده می کند و قدرت آن 25 وات است
موتور کاهش سرعت
قدرت تعویض سلولی: سروو موتور 400 وات
سیلندر: Attec /SMC/XINCHENG
اجزای کنترل پنوماتیک: ATech /SMC/ Tiangong/Pneumatic Like
دستگاه القایی: تایوان LIKE/ Adeke // Omron/Keenshi
عملکردهای اصلی: به طور خودکار سلول را با صفحه سطح به آزمایش متصل کنید
مکان برای آزمایش، و سلول آزمایش شده به آن منتقل می شود
تست مکانیسم تغییر سلول توسط سروو موتور طبق مجموعه
فاصله، که با 21/18 سلول در قطر سازگار است، و
10 PCS در یک زمان

تست اتوماتیک IRبسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 11

قدرت تست: پنوماتیک ستاره
سیلندر: Attec /SMC/XINCHENG
اجزای کنترل پنوماتیک: ATech /SMC/ Tiangong/Pneumatic Like
دستگاه القایی: تایوان LIKE/ Adeke // Omron/Keenshi
راندمان تست: بالاتر از 4500PCS/H
مدل سوزن تست: KS-100A3000
عمر سوزن تست: 600000 بار
توابع اصلی: ولتاژ سلول تست تک و مقاومت داخلی، از طریق
تغییر موتور سروو، آزمایش 10 سلول، از مکانیسم تغییر سلول به
مکانیسم تغییر سه گانه 1، داده های تست در کد جارو تکمیل شد
و سلول بارکد اتصال، پایگاه داده ذخیره سازی

مقاومت ولتاژ HIOKI BT3562
آزمایشکنندهبسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 12

مدل تستر: HIOKI BT3562 اختیاری HK3560 داخلی
کانال تست: کانال 1
دقت خواندن ولتاژ: مثبت یا منفی 0.02MV
دقت خواندن مقاومت داخلی: مثبت یا منفی 0.2 Hao
تست های مکرر سازگار هستند
داده‌های آزمایشی در کد جابجایی تکمیل شده و بارکد سلول اتصال، ذخیره شده در
پایگاه داده
راندمان تست: 5000PCS/H

مکانیسم جابجایی سلولیبسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 13

ریل راهنمای نقره ای تایوان، میله سرب را بپذیرید
موتور سلول پایین تر از موتور کاهش نیرو تایوان استفاده می کند
قدرت دستکاری کننده را بگیرید: پنوماتیک ستاره
قدرت تعویض سلولی: سروو موتور 400 وات
سیستم هشدار عیب داخلی (با توجه به درخواست رفع عیب)
سیلندر: Attec /SMC/XINCHENG
اجزای کنترل پنوماتیک: ATech /SMC/ Tiangong/Pneumatic Like
دستگاه القایی: تایوان LIKE / Actec /SMC / Phenom / Airtek
راندمان تولید: بیش از 4500PCS/H
عملکردهای اصلی: سلول های آزمایش شده به مکانیسم شیفت سه گانه 1 منتقل می شوند
به ترتیب، و سروو موتور به طور خودکار مطابق با چیدمان می شود
فاصله 21700 سلول، 10 PCS در زمان.سلول 18650 نیز متصل است
با توجه به فاصله 21700 سلول، تا به جهانی بودن پی ببریم
سلول های 18650 و 21700

مکانیسم سه جابجایی 1بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 14

ریل راهنمای نقره ای تایوان، میله سرب را بپذیرید
موتور سلول پایین تر از موتور کاهش نیرو تایوان استفاده می کند
قدرت تغییر سلول: پنوماتیک ستاره
سیلندر: Attec /SMC/XINCHENG
اجزای کنترل پنوماتیک: ATech /SMC/ Tiangong/Pneumatic Like
دستگاه القایی: تایوان LIKE / Actec /SMC / Phenom / Airtek
راندمان تولید: بیش از 4500PCS/H
عملکرد اصلی: به تغییر سلول آزمایش شده برای جابجایی موقعیت کد و
موقعیت تخلیه، سلول های 18650 و 21700 جهانی

کد اسکن خودکار 1بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 15

کد جاروبرقی هانیول/گنز/هایک ویژن
منبع نور سفارشی برای اطمینان از دقت خواندن کد استفاده می شود
سیستم شناسایی: تحقیق و توسعه مستقل Bicester
عرض دوربین: در 300 * 150 میلی متر
دستگاه اجرایی: کامپیوتر صنعتی، سیستم WIN7 اصلی
عملکردهای اصلی: Sanlian Shift 1، باتری ها را در کد جارو می کند، شروع به
چرخ دنده درایو موتور پله، باتری ها در جهت عقربه های ساعت، برای خواندن بارکد اتصال داده ها،
بارکد خوانده نشده و جملات منفی تست بد است، داده های آزمون در کد
تکمیل و اتصال بارکد باتری، پایگاه داده ذخیره، سیستم MES
اتصال به حزب a، یاردها را جارو نکنید، و عملکرد یاردها را می توان مسدود کرد،
11 مجموعه دنده، با حلقه لاستیکی برای افزایش اصطکاک روی
هسته، برای اطمینان از چرخش طبیعی هسته، خواندن عادی، 18650 و
21700 سلول جهانی
راندمان اسکن: بیش از 3500PCS/H

دستکاری کننده پرونده خودکاربسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 16

ریل راهنمای نقره ای تایوان، میله سرب را بپذیرید
قدرت دستکاری دنده اتوماتیک: سروو موتور 2 محوره 400 وات
ماژول: 2 محور با استفاده از سیلندر 10 قطعه هسته الکتریکی را در یک زمان می گیرند
آهنربای دائمی تلسکوپی، پایدار و قابل اعتماد
سیستم کنترل: برنامه نویس PLC سری XD
سنسور: تایوان LIKE/ Actek /SMC/ Phenom/Airtek
رابط عملیاتی: صفحه نمایش رنگی TG-765-UT، کارکرد آسان
توابع اصلی: با توجه به محدوده تنظیم ولتاژ داخلی
مقاومت، سلول را در شکاف خط لوله مربوطه، 18650 قرار دهید
و 21700 سلول جهانی هستند

5 کانال خوب
بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 17

از انتقال 3 تسمه سنکرون استفاده کنید
قدرت انتقال: موتور کاهنده 25 وات
سنسور: تایوان LIKE/ Actek /SMC/ Phenom/Airtek
تعداد غرفه: 5 غرفه خوب
خط مونتاژ به تغذیه سلولی و تخلیه سلولی تقسیم می شود
سطح تخلیه سلول مجهز به نصب خودکار است
مکانیزم، که به طور خودکار هنگام گرفتن سلول باز می شود
سلول های 18650 و 21700 جهانی هستند

تست IR معیوب محصول/کد اسکن
مجموعه محصول معیوب
کانالبسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 18

از انتقال 3 تسمه سنکرون استفاده کنید
قدرت انتقال: موتور کاهنده 25 وات
سنسور: تحقیقات ماشین Omron/Lirong
تعداد غرفه: 1 غرفه NG
سلول الکتریکی از طریق خط لوله به داخل مواد فرستاده می شود و
هشدار مواد کامل داده می شود
عملکرد اصلی: سلول هایی را که در تست مقاومت داخلی ولتاژ شکست می خورند جمع آوری کنید
و کد جاروی بد
سلول های 18650 و 21700 جهانی هستند

مکانیسم شیفت سلول 3*5
بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 19

ریل راهنمای نقره ای تایوان، میله سرب را بپذیرید
قدرت دستکاری دنده اتوماتیک: سروو موتور 400 واتی 2 محوره
ماژول: 2 محور
این پایدار و قابل اعتماد است که 10 PCS سلول الکتریکی را در یک زمان گرفته و بپذیرید
آهنربای دائمی تلسکوپی سیلندر
سیستم کنترل: برنامه نویس PLC سری XD
سنسور: تایوان LIKE/ Actek /SMC/ Phenom/Airtek
رابط عملیاتی: صفحه نمایش رنگی TG-765-UT، کارکرد آسان
عملکرد اصلی: سلول کانال OK 5 بیتی را خارج کرده و در داخل آن قرار دهید
مکانیسم ذخیره سلولی یا کانال تخلیه سلولی مربوطه.
برای سلول های 18650 و 21700 جهانی است و منتقل می شود
به طور مستقل توسط 5 گروه سروو موتور با ماژول

مکانیسم ذخیره سلولی بالابربسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 20

منبع تغذیه: AC220V±10% 1.6KW 50HZ±10%
ریل راهنمای نقره ای تایوان، میله سرب را بپذیرید
قدرت بالابر: موتور کاهنده ترمز
ظرفیت ذخیره سازی: 18650 حدود 240 عدد، 21700 حدود 180 عدد
سرعت بالابر: 8MM/SEC
سیستم کنترل: برنامه نویس PLC سری XD
سنسور: تایوان LIKE/ Actek /SMC/ Phenom/Airtek
رابط عملیاتی: صفحه نمایش رنگی TG-765-UT، کارکرد آسان
سلول های 18650 و 21700 جهانی هستند

کانال تخلیه سلولی*5بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 21

سلول ورودی از انتقال تسمه سنکرون استفاده می کند و قدرت آن 25 وات است
موتور کاهش سرعت
قدرت تعویض سلولی: سروو موتور 400 وات
تعداد کانال 5
سیلندر: Attec /SMC/XINCHENG
اجزای کنترل پنوماتیک: ATech /SMC/ Tiangong/Pneumatic Like
دستگاه القایی: تایوان LIKE/ Adeke // Omron/Keenshi

خروج از مکانیسم گرفتن سلول

بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 22


ریل راهنمای نقره بالایی تایوان را بپذیرید
ریل راهنمای نقره ای تایوان، میله سرب را بپذیرید
قدرت دستکاری دنده اتوماتیک: سروو موتور 2 محوره 400 وات
ماژول: 2 محور
از انتقال 3 تسمه سنکرون استفاده کنید
قدرت انتقال: موتور کاهنده 25 وات
سنسور: تایوان LIKE/ Actek /SMC/ Phenom/Airtek
تعداد غرفه: 5 غرفه خوب
سطح تخلیه سلول خط مونتاژ
سطح تخلیه سلول مجهز به نصب خودکار است
مکانیزم، که به طور خودکار هنگام گرفتن سلول باز می شود
سلول های 18650 و 21700 جهانی هستند
عملکرد اصلی: از تعداد ربات پشتیبانی به طور خودکار نیاز دارد
سلول را در موقعیت مکانیزم چرخش خودکار بگیرید
سازگار با سلول با قطر 21/18، 1-10 عدد مطابق با تنظیم

سلول به طور خودکار جهت مثبت و منفی را تنظیم می کند

بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 23


عملکرد اصلی: با توجه به الزامات ماژول عقب،
به طور خودکار الکترود مثبت و منفی را تغییر دهید
جهت سلول
قدرت گردش: استپر موتور 5786 (با کاهنده 10 نسبت)
راندمان تعویض: 4500-5000pcs /H

کد اسکن خودکار 2بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 24

کد جاروبرقی هانیول/گنز/هایک ویژن
منبع نور سفارشی برای اطمینان از دقت خواندن کد استفاده می شود
سیستم شناسایی: تحقیق و توسعه مستقل Bicester
عرض دوربین: در 300 * 150 میلی متر
دستگاه اجرایی: کامپیوتر صنعتی، سیستم WIN7 اصلی
عملکردهای اصلی: Sanlian Shift 1، باتری ها را در کد جارو می کند، شروع به
چرخ دنده درایو موتور پله، باتری ها در جهت عقربه های ساعت، برای خواندن بارکد
اتصال داده ها، نخواندن بارکد و تست جملات منفی بد است،
داده های تست در بارکد تکمیل کد و باتری ها
اتصال، ذخیره پایگاه داده، اتصال سیستم MES به حزب a، انجام ندهید
حیاط رفت و برگشت، و عملکرد محوطه را می توان مسدود کرد، 11 مجموعه دنده
انتقال، با حلقه لاستیکی برای افزایش اصطکاک روی هسته،
برای اطمینان از چرخش طبیعی هسته، خواندن عادی، 18650
و 21700 سلول جهانی
راندمان اسکن: بیش از 3500PCS/H

مکانیزم فاصله گذاری خودکاربسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 25

منبع تغذیه: AC220V±10% 1.6KW 50HZ±10%
منبع هوا: 0.4-0.8mpa، بدون غبار آب، بدون ناخالصی
ریل راهنمای نقره ای تایوان، میله سرب را بپذیرید
قدرت دستکاری را بردارید: سروو موتور 2 محوره 400 وات
ماژول: 1 محور
محدوده تنظیم فاصله: 18-28 میلی متر
حداکثر تعداد سلول ها 10 عدد است
درک هسته: آهنربای دائمی تلسکوپی سیلندر، پایدار و قابل اعتماد
سیستم کنترل: برنامه نویس PLC سری XD
سنسور: تایوان LIKE/ Actek /SMC/ Phenom/Airtek
رابط عملیاتی: صفحه نمایش رنگی TG-765-UT، کارکرد آسان
عملکرد اصلی: با توجه به تنظیمات، فاصله به طور خودکار است
به همان فاصله براکت باتری و ربات تنظیم شده است
داخل براکت می گیرد

مکانیسم سه جابجایی 2بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 26

ریل راهنمای نقره ای تایوان، میله سرب را بپذیرید
موتور سلول پایین تر از موتور کاهش نیرو تایوان استفاده می کند
قدرت تغییر سلول: پنوماتیک ستاره
سیلندر: Attec /SMC/XINCHENG
اجزای کنترل پنوماتیک: ATech /SMC/ Tiangong/Pneumatic Like
دستگاه القایی: تایوان LIKE / Actec /SMC / Phenom / Airtek
راندمان تولید: بیش از 4500PCS/H
عملکرد اصلی: جابجایی سلول خوب را به موقعیت کد جارویی و
موقعیت فاصله خودکار، سلول های 18650 و 21700 جهانی

ربات یاماها YK400XRبسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 27


سیستم برنامه نویسی دستی ربات یاماها
بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 28

مدل ربات: Yamaha YK400XR
محدوده معتبر: شعاع 360 میلی متر
وزن بار: 3 کیلوگرم
عملکردهای اصلی: ربات سلول الکتریکی با فاصله مناسب را بیرون می آورد و آن را وارد می کند
داخل براکت (یا بدون قالب براکت).
راندمان: 5000-6000 PCS/H
پارامترهای فنی: برای جزئیات به دفترچه راهنمای یاماها مراجعه کنید
توابع اصلی: تحقیق و توسعه ویژه سیستم کنترل برای
ربات یاماها
مختصات و اقدامات ربات را به صورت دستی تنظیم کنید
ربات 4 محوری یاماها را با ربات 6 محوره مطابقت دهید
اشکال زدایی ساده است، یادگیری آن آسان و قابل درک است
صفحه نمایش لمسی 7.5 اینچی وضعیت فعلی را نشان می دهد
سیستم عامل: تحقیق و توسعه مستقل Bicester

تستر CCD
بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 29

منبع تغذیه: AC220V±10% 0.6KW 50HZ±10%
دوربین هایک ویژن 10 میلیون HD
سیستم شناسایی: تحقیق و توسعه مستقل Bicester
عرض دوربین: 420 * 300 میلی متر یا کمتر
دستگاه اجرایی: کامپیوتر صنعتی، سیستم WIN7 اصلی
عملکردهای اصلی: بررسی و مقایسه الکترودهای مثبت و منفی
سلول متصل شده، و در صورت اشتباه بودن موقعیت یا قطبیت، عملیات را متوقف کنید
بازگشته است، منتظر تایید دستی قبل از انتشار است
راندمان اسکن: بیش از 6000PCS سلول /H
در طول تولید معمولی، هر آزمایش، زمانی که واجد شرایط باشد، اسکرین شات ها خواهد بود
برای نگهداری به سیستم MES شرکت شما ارسال می شود (هر کدام حدود 8 میلیون).
حالت رابط: وب سرور
ارسال ارسال: ارسال به صورت هگزادسیمال

یک جوشکاری سطحیبسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 30

عملکرد اصلی: جوش خودکار نقطه ای برای یک طرف بسته باتری
استاندارد
HEQUAN (Bicast)،
MDA8000B/MDB4000B
ترانزیستور
منبع تغذیه جوشکاری،
قدرت جوش نقطه ای ترانزیستور MIYACHI MDA8000B/MDB4000B اختیاری
عرضه
با عملکرد تشخیص جریان، جوش کاذب، هشدار آتش انفجار
عملکرد سروو موتور خالص چهار محوره
داده های مختصات جوش نقطه ای را می توان توسط دیسک U یا آرایه وارد کرد
جریان های جوشکاری مثبت و منفی را می توان به طور متفاوت تنظیم کرد (جوشکاری نقطه ای
مشخصات)
تک سلولی را می توان در یک موقعیت خاص بدون جوش نقطه ای تنظیم کرد
خنک کننده سوزنی جوش نقطه ای: استاندارد با چیلر
سر جوش دوار استاندارد، چرخش 90 درجه به علاوه یا منفی (به اضافه یا
محدوده منفی 90 درجه، تنظیم دلخواه)
عملکرد سوزن جوشکاری سنگ زنی خودکار اختیاری
عملکرد تشخیص فشار سوزن جوشکاری اختیاری
جمع آوری و بارگذاری داده های جوشکاری
حالت رابط: Webseriv
ارسال: به صورت رشته ای در قالب XML ارسال می شود
راندمان جوش نقطه ای: بیش از 4500PCS سلول /H (محاسبه شده بر اساس
دو بار نقطه، 4 نقطه جوش برای الکترود مثبت و 4 جوش
نقاطی برای الکترود منفی)
جوشکاری نقطه ای نیکل: آبکاری نیکل 0.08-0.15 یا نیکل خالص بدون
جوشکاری شیار انحرافی
جوشکاری نیکل 0.15-0.2 یا نیکل خالص توصیه می شود
شیار انحراف
جوش محدب برای آبکاری نیکل بالای 0.2mm -0.5 یا خالص توصیه می شود
نیکل

تلنگر قالببسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 31

عملکرد اصلی: قالب را به جوش نقطه ای اتوماتیک سمت B تبدیل کنید
راندمان گردش مالی: 20S/زمان

جوشکاری سطح Bبسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 32

استاندارد
HEQUAN (Bicast)،
MDA8000B/MDB4000B
ترانزیستور
منبع تغذیه جوشکاری،
قدرت جوش نقطه ای ترانزیستور MIYACHI MDA8000B/MDB4000B اختیاری
عرضه
با عملکرد تشخیص جریان، جوش کاذب، هشدار آتش انفجار
عملکرد سروو موتور خالص چهار محوره
داده های مختصات جوش نقطه ای را می توان توسط دیسک U یا آرایه وارد کرد
جریان های جوشکاری مثبت و منفی را می توان به طور متفاوت تنظیم کرد (جوشکاری نقطه ای
مشخصات)
تک سلولی را می توان در یک موقعیت خاص بدون جوش نقطه ای تنظیم کرد
خنک کننده سوزن جوش نقطه ای: استاندارد با چیلر
سر جوش دوار استاندارد، چرخش 90 درجه به علاوه یا منفی (به اضافه یا
محدوده منفی 90 درجه، تنظیم دلخواه)
عملکرد سوزن جوشکاری سنگ زنی خودکار اختیاری
عملکرد تشخیص فشار سوزن جوشکاری اختیاری
جمع آوری و بارگذاری داده های جوشکاری
حالت رابط: Webseriv
ارسال: به صورت رشته ای در قالب XML ارسال می شود
راندمان جوش نقطه ای: بیش از 4500PCS سلول /H (محاسبه شده بر اساس
دو بار نقطه، 4 نقطه جوش برای الکترود مثبت و 4 جوش
نقاطی برای الکترود منفی)
جوشکاری نقطه ای نیکل: آبکاری نیکل 0.08-0.15 یا نیکل خالص بدون
جوشکاری شیار انحرافی
جوشکاری نیکل 0.15-0.2 یا نیکل خالص توصیه می شود
شیار انحراف
جوش محدب برای آبکاری نیکل بالاتر از 0.2mm -0.5 یا خالص توصیه می شود
نیکل

قالب flip2بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 33

عملکرد اصلی: قالب را به جوش نقطه ای اتوماتیک سمت B تبدیل کنید
بازده گردش مالی: 20S/زمان

دستگاه بالابر قالببسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 34

توابع اصلی:
پس از جدا شدن باتری، قالب به طور خودکار وصل می شود و
به طور خودکار کاهش یافته و به خط مرگ منتقل می شود

دستکاری کننده واکشی باتریبسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 35

توابع اصلی:
باتری جوش نقطه ای را بردارید و آن را به خط سیرکولاسیون یا انتقال دهید
خط تولید
راندمان: 20S/زمان

خط انتقال قالببسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 36

عملکرد اصلی: قالب جوش نقطه ای را به قطعه نیکل قالب پایینی منتقل کنید
موقعیت نصب و محل نصب قطعه نیکل پایینی

بالابر نصب ورق نیکل قالب پایینبسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 37

عملکردهای اصلی: برای بلند کردن صفحه نیکل و داخل قالب به قالب پایینی دسترسی پیدا کنید
موقعیت براکت پایین

بالابر نصب ورق نیکل قالب بالاییبسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 38

عملکرد اصلی: برای بلند کردن قالب به قالب بالایی دسترسی پیدا کنید



بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 39


بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 41

بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 42

بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 43

بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 44بسته باتری سلندری کاملا اتوماتیک 18650/21700 خط مونتاژ 45

سوالات متداول

A: چگونه می توانیم مشکلات دستگاه را حل کنیم؟

ب: مزایای کارخانه، ما مهندسان داریم و ماشین ها را تولید می کنیم.

1) ما یک مهندس را ترتیب می دهیم تا وقتی پیام شما را دریافت کردیم با شما ارتباط برقرار کند. او شما را راهنمایی می کند تا مشکل را با تماس ویدیویی یا پیام حل کنید.

2)اگر مشکل ناشی از آسیب قطعات باشد، ما یک جزء جدید برای شما ارسال خواهیم کرد.

پاسخ: آیا کیفیت محصول تضمین شده است؟

ب: شرکت ما یک تحقیق و توسعه، تولید، فروش به عنوان یکی از شرکت های با تکنولوژی بالا است، از زمان آغاز به کار آن در سال 2005، همیشه بر کیفیت اول، فلسفه کسب و کار اول خدمات، کیفیت محصول، مقرون به صرفه اصرار داشته است.مشتریان خارج از کشور نیز از محصولات ما راضی هستند، رضایت آنها انگیزه ما است

A: محصول به چه حوزه ای اعمال می شود؟

ب:شرکت 11 سال متعهد به ستون تجهیزات تولید اتوماسیون بسته باتری و خط تولید اتوماسیون بسته باتری ستون است.محصولات عمدتا در باتری های دیجیتال، باتری های ذخیره انرژی، باتری های ابزار، باتری های قدرت، باتری های خودرو و غیره استفاده می شوند.

A: چرا باید از سازنده خرید کنم؟

ب:1) تضمین کیفیت. تولید کنندگان مسئول محصولات خود هستند، برای مدت طولانی کار می کنند، سایت های تولید ثابت را کار می کنند. توجه بیشتری به شهرت محصول داشته باشید، نه برای سفارش بد

2) حفاظت پس از فروش. کارخانجات تجهیزات خود را تولید می کنند و بیش از آنچه تاجران می توانند در مورد آن می دانند.در صورت خرابی تجهیزات، کارخانه دارای ذخیره قطعات یدکی کافی برای رفع به موقع مشکل می باشد. با توجه به فاصله زیاد تجارت بین المللی، خدمات پس از فروش پایدار و مطمئن بیش از هر جنبه دیگری اهمیت دارد.

3) محصولات قابل تنظیم. کارخانه دارای بخش طراحی و توسعه است که می تواند انواع تجهیزات را با توجه به نیاز مشتریان سفارشی کند.در همین حال، کارخانه نیز می تواند جهت طراحی محصولات جدید را از این نیازها بیابد

با ما در تماس باشید

وارد کنید پیام شما

شما ممکن است در این مورد باشید
