توضیحات محصول
خط تولید انواع سلول های استوانه ای با تکنیک بالا و دو سال ضمانت حمل و نقل دریایی
نام تجهیزات: خط تولید اتوماتیک بسته باتری ذخیره انرژی
مدل مشخصات: BT-2113-18650
I. دامنه کاربرد و معرفی عملکرد
1. دامنه کاربرد:
عمدتا در ماژول های باتری خودرو استفاده می شود.تولید کاملاً خودکار باتری قدرت، باتری ذخیره انرژی، بسته باتری ابزار قدرت و سایر باتری های کاربردی
2. فقط 3 اپراتور برای کار با بسته باتری از جعبه تا اتمام جوشکاری مورد نیاز است.به دلیل تفاوت در فناوری، برخی از موقعیت ها توسط ماشین ها قابل استفاده نیستند، بنابراین تعداد اپراتورها متفاوت است
3، تابع کد اسکن سلولی اختیاری، وضعیت داده های سلولی در براکت یا باتری ترکیبی، داده های باتری را می توان ردیابی کرد، همچنین می تواند به عنوان مقایسه OCV سلول استفاده شود، محصولات معیوب را انتخاب کنید.
4، 4 محور ربات یاماها پشتیبانی خودکار، عملکرد پایدار و قابل اعتماد
5، با استفاده از سری هایک ویژن CCD شناسایی قطبیت باتری باتری، برای اطمینان از اینکه باتری بدون پدیده خطای قطبیت در براکت است.
6، استفاده از مکانیسم ترکیبی فاصله سلولی، مناسب برای فاصله های مختلف باتری، برای حل مشکل باز کردن چندین فیکسچر به دلیل فاصله های مختلف
7. از 2 مجموعه لیزر برای تمیز کردن لکه های سطوح آند و کاتد سلول برای اطمینان از کیفیت جوش استفاده کنید.
8. توابع پشتیبانی دستگاه:
18650 سلول جعبه ای اتوماتیک (10*10) تغذیه خودکار → روکش خودکار → اسکن کد خودکار →
مرتب سازی خودکار (10 درجه خوب، دنده اول NG) ← مرتب سازی سلولی خودکار ← اسکن خودکار ← ربات درون براکت ← دید CCD ← تشخیص قطب مثبت و منفی ← تمیز کردن لیزر سمت A ← چرخش قالب 1← جوش نقطه ای در سمت A 1← جوش نقطه ای در سمت A 2 ← چرخش قالب 2← جوش نقطه ای در سمت B 2← جوش نقطه ای در سمت B 2← بیرون آوردن خودکار درپوش ← بیرون آوردن خودکار باتری ← خط مونتاژ نیمه تمام باتری (تشخیص ظاهر جوش نقطه ای → لوازم جانبی خمیری → اتصال صفحه حفاظتی → شکل دهی → تست عملکرد جامع و غیره)
9. حداکثر ضربه تجهیزات: 430 میلی متر در جهت محور X، 270 میلی متر در جهت محور X، 21 هسته در جهت محور X و 13 هسته در جهت محور X در فاصله 20.5 میلی متر
مقدمه ای بر ترکیب تجهیزات
واحد 1
◎ قسمت هسته الکتریکی): 18650 هسته الکتریکی جعبه اتوماتیک (10 * 10) تغذیه خودکار، یک بار 6
جعبه (600PCS18650 سلول)
◎ پد تکمیل خودکار
◎ اسکن خودکار کد → قسمت مرتب سازی خودکار (10 فایل OK، یک فایل NG، 2 / 3 / 4 / 5 را می توان به عنوان همان فایل تنظیم کرد، تعداد ذخیره سازی سلول را افزایش دهید، هر شکاف 100PCS است، دو اسلات در یکسان هستند فایل، سپس 200PCS، 3 اسلات در همان فایل هستند، سپس 300PCS)
واحد 2
◎ اسکن کد خودکار → فاصله خودکار → ربات در براکت → تشخیص الکترود مثبت و منفی باتری CCD → تمیز کردن لیزر در سمت A (اختیاری) → چرخش قالب 1→ تمیز کردن لیزر در سمت B (اختیاری) → جوش نقطه ای در سمت A 1 → جوش نقطه ای در سمت A 2 ← چرخش قالب 2← جوش نقطه ای در سمت B 2 ← جوش نقطه ای در سمت B 2← بیرون آوردن خودکار درپوش ← خارج کردن خودکار باتری → خط مونتاژ چرخه محصول نیمه تمام باتری (تشخیص ظاهر جوش نقطه ای ← لوازم جانبی خمیر
→ اتصال صفحه محافظ → شکل دهی → تست عملکرد جامع و غیره)
واحد 3
◎ یک خط چرخه برای قالب زنجیره ای دو سرعته

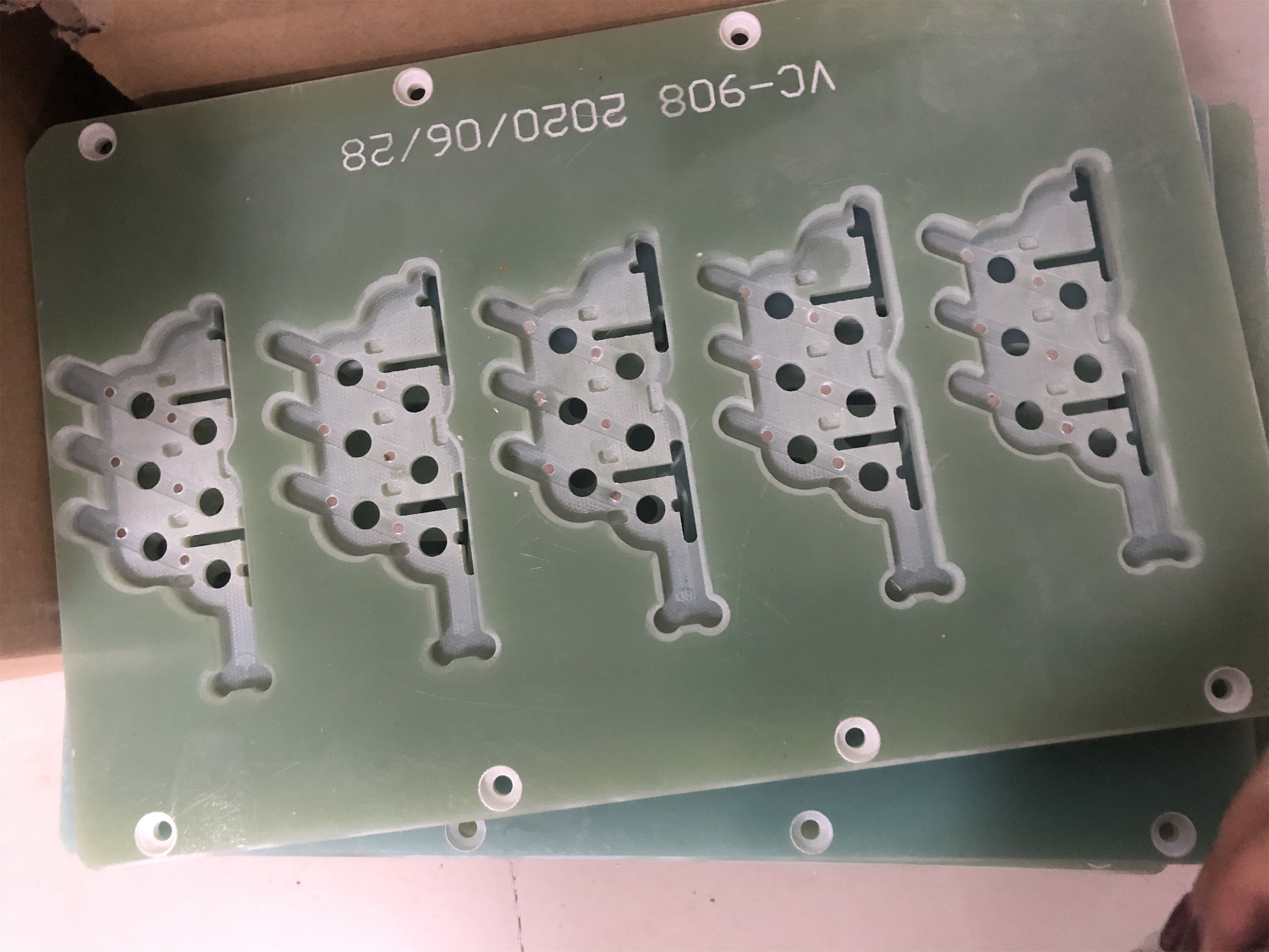

◎ 15 مجموعه حامل قالب جوش نقطه ای (L530 * 380MM)
◎ 15 مجموعه از صفحات پوششی بالا و پایین قالب جوش نقطه ای برای هر مدل باتری
خط خروجی باتری نیمه تمام *1
◎ یک خط رفلاکس برای حامل قالب بالایی
واحد 4
خط سیکل مونتاژ زنجیر دوسرعته *1 (L16.5*W1.3*H2 متر)
Bt-2410a، تستر مقاومت داخلی ولتاژ سری 24 کل/سری *1 مجموعه (اختیاری)
◎ جوش نقطه ای لیزری دو موقعیت * 1 مجموعه (صفحه محافظ و خط بازرسی B+B-)
◎ تست کننده جامع عملکرد بسته باتری BT-85V05C50F
واحد 5
◎ سیستم الکترونیکی کانبان MES (یکی برای سرور اصلی، یکی برای صفحه نمایش اصلی، یکی برای SOP sub-kanban، یکی برای هر ایستگاه)
◎ حذف کننده الکترواستاتیک *2
◎ حلقه ثابت خط چرخه و زنگ استاتیک را جمع آوری کنید، 1 مجموعه برای هر ایستگاه
نمودار جریان تولید
نمودار چیدمان تجهیزات
توجه: بسته باتری ذخیره انرژی BT-2113 خط تولید اتوماتیک L16.5 * W1.5 * 1.76 متر
خط مونتاژ چرخه زنجیره ای دوسرعته L16.5*W1.3*2M
توجه: بسته باتری ذخیره انرژی BT-2113 خط تولید اتوماتیک L16.5 * W1.5 * 1.76 متر
خط چرخش L4.6 * W1.8 H0.8 M
خط مونتاژ چرخه زنجیره ای دوسرعته L16.5*W1.3*2M
پنج، تجهیزات مورد نیاز محیط زیست
1، منبع تغذیه: AC380V±10%، 30KW 50HZ±10%
2، منبع گاز: 0.4-0.8mpa، بدون غبار آب، بدون ناخالصی
3، دمای محیط: 10-45 ℃
4، رطوبت محیطی: حداکثر 85r.h (بدون تراکم رطوبت)
5، محیط بدون ارتعاش قوی، بدون گاز خورنده و گاز قابل اشتعال و انفجار

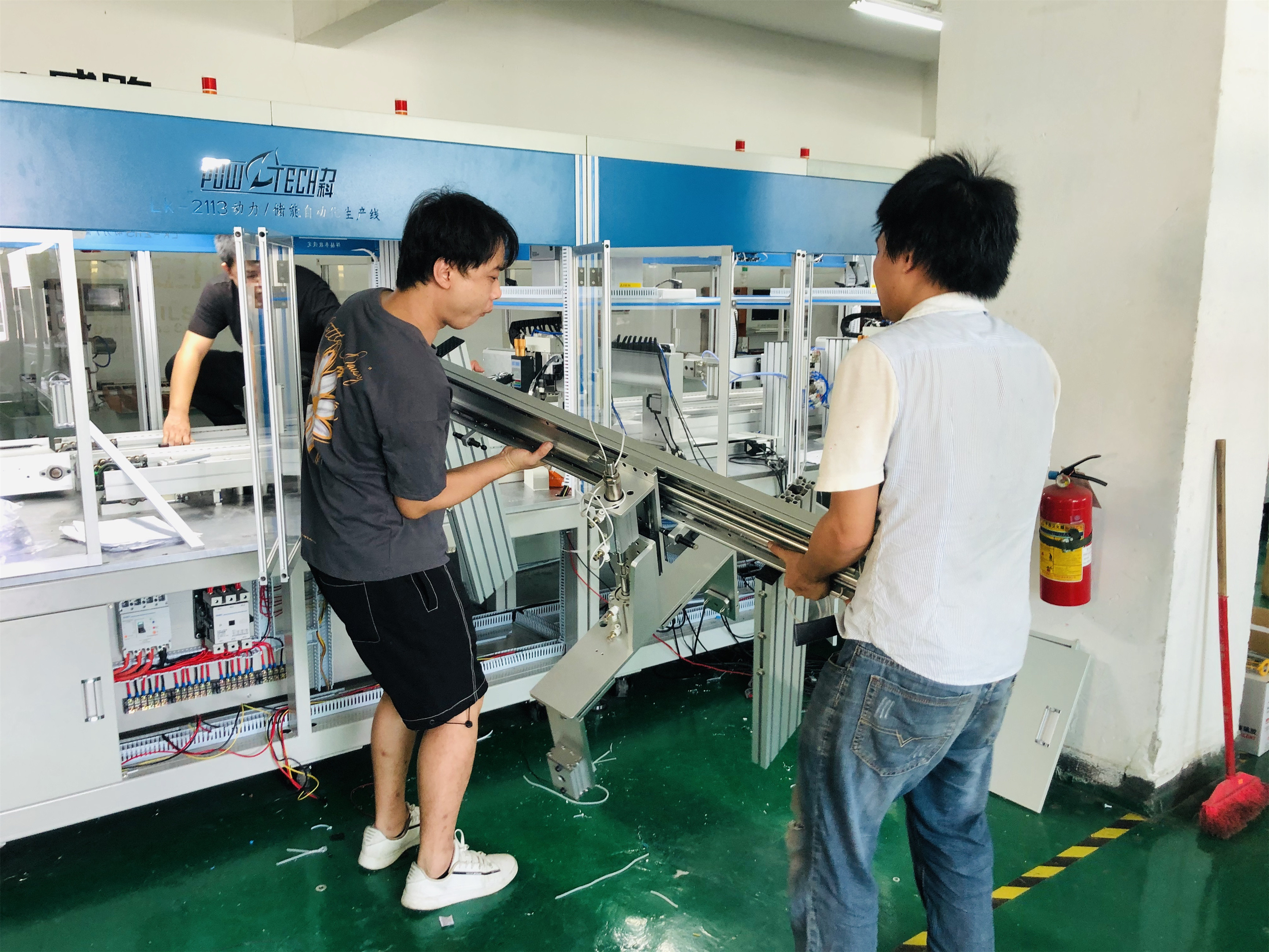

خدمات پس از فروش
1. طرف الف موظف است به کاربران تجهیزات طرف B در نصب، اشکال زدایی، استفاده و نگهداری به صورت رایگان آموزش دهد تا اطمینان حاصل شود که اپراتورهای متقاضی می توانند به طور عادی و مستقل عمل کنند و پرسنل تعمیر و نگهداری می توانند مشکلات رایج را به طور مستقل مدیریت کنند.
2. مدت گارانتی تجهیزات دو سال است.طرف الف طبق قوانین و مقررات ملی مسئولیت سه ضمانت را بر عهده خواهد داشت.پس از پایان گارانتی، تعمیر و نگهداری مادام العمر، و با قیمت تمام شده برای ارائه قطعات یدکی و پوشیدن قطعات.اگر مشکل خارج از سایت حل شود، تامین کننده باید ظرف 4 ساعت پاسخ واضحی از طریق ایمیل یا فرم کتبی بدهد.
