توضیحات محصول
18650/21700/32650 باتری استوانه ای خط تولید یک ایستگاه با فنی بالا و دو سال گارانتی

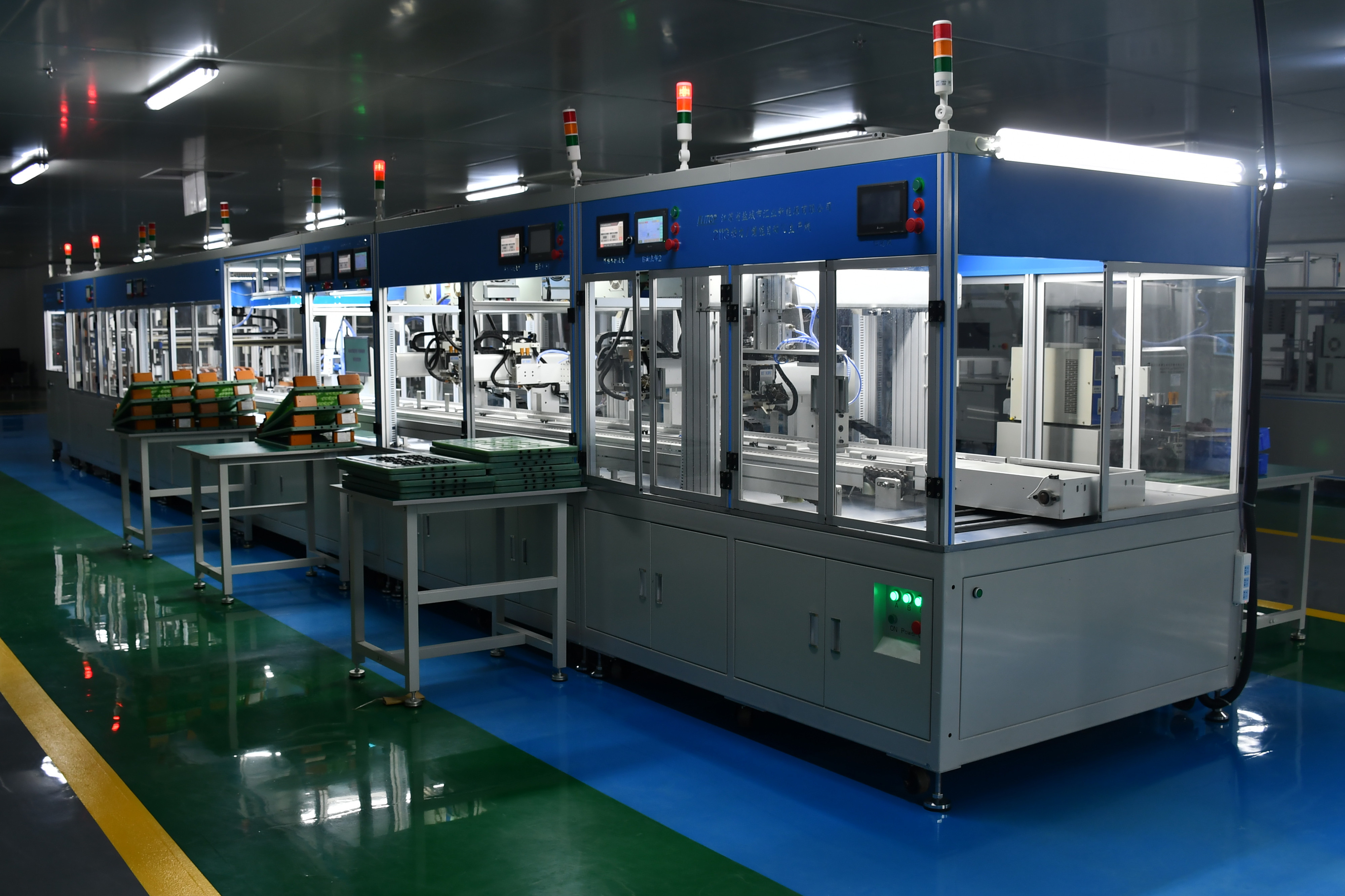

نام تجهیزات: خط تولید اتوماتیک بسته باتری ذخیره انرژی
مقدمه ای بر ترکیب تجهیزات
واحد 1
◎ قسمت هسته الکتریکی): 18650 هسته الکتریکی جعبه اتوماتیک (10 * 10) تغذیه خودکار، یک بار 6
جعبه (600PCS18650 سلول)
◎ پد تکمیل خودکار

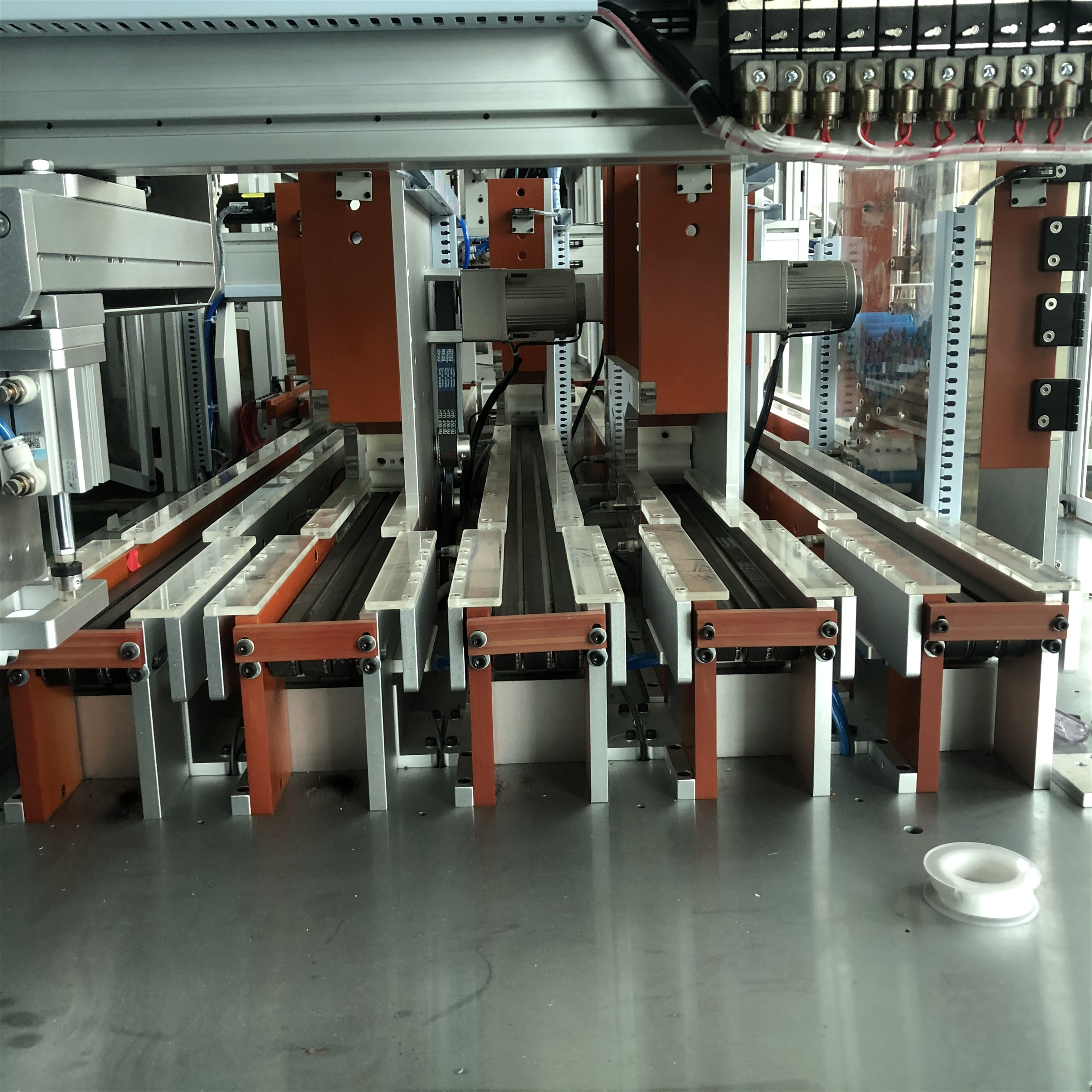

◎ اسکن خودکار کد → قسمت مرتب سازی خودکار (10 فایل OK، یک فایل NG، 2 / 3 / 4 / 5 را می توان به عنوان همان فایل تنظیم کرد، تعداد ذخیره سازی سلول را افزایش دهید، هر شکاف 100PCS است، دو اسلات در یکسان هستند فایل، سپس 200PCS، 3 اسلات در همان فایل هستند، سپس 300PCS)
واحد 2
◎ اسکن کد خودکار → فاصله خودکار → ربات در براکت → تشخیص الکترود مثبت و منفی باتری CCD → تمیز کردن لیزر در سمت A (اختیاری) → چرخش قالب 1→ تمیز کردن لیزر در سمت B (اختیاری) → جوش نقطه ای در سمت A 1 → جوش نقطه ای در سمت A 2 ← چرخش قالب 2← جوش نقطه ای در سمت B 2 ← جوش نقطه ای در سمت B 2← بیرون آوردن خودکار درپوش ← خارج کردن خودکار باتری → خط مونتاژ چرخه محصول نیمه تمام باتری (تشخیص ظاهر جوش نقطه ای ← لوازم جانبی خمیر
→ اتصال صفحه محافظ → شکل دهی → تست عملکرد جامع و غیره)
واحد 3
◎ یک خط چرخه برای قالب زنجیره ای دو سرعته
◎ 15 مجموعه حامل قالب جوش نقطه ای (L530 * 380MM)
◎ 15 مجموعه از صفحات پوششی بالا و پایین قالب جوش نقطه ای برای هر مدل باتری
خط خروجی باتری نیمه تمام *1
◎ یک خط رفلاکس برای حامل قالب بالایی
واحد 4
خط سیکل مونتاژ زنجیر دوسرعته *1 (L16.5*W1.3*H2 متر)
Bt-2410a، تستر مقاومت داخلی ولتاژ سری 24 کل/سری *1 مجموعه (اختیاری)
◎ جوش نقطه ای لیزری دو موقعیت * 1 مجموعه (صفحه محافظ و خط بازرسی B+B-)
◎ تست کننده جامع عملکرد بسته باتری BT-85V05C50F
واحد 5
◎ سیستم الکترونیکی کانبان MES (یکی برای سرور اصلی، یکی برای صفحه نمایش اصلی، یکی برای SOP sub-kanban، یکی برای هر ایستگاه)
◎ حذف کننده الکترواستاتیک *2
◎ حلقه ثابت خط چرخه و زنگ استاتیک را جمع آوری کنید، 1 مجموعه برای هر ایستگاه
نمودار جریان تولید
نمودار چیدمان تجهیزات
توجه: بسته باتری ذخیره انرژی BT-2113 خط تولید اتوماتیک L16.5 * W1.5 * 1.76 متر
خط مونتاژ چرخه زنجیره ای دوسرعته L16.5*W1.3*2M
توجه: بسته باتری ذخیره انرژی BT-2113 خط تولید اتوماتیک L16.5 * W1.5 * 1.76 متر
خط چرخش L4.6 * W1.8 H0.8 M
خط مونتاژ چرخه زنجیره ای دوسرعته L16.5*W1.3*2M
پنج، تجهیزات مورد نیاز محیط زیست
1، منبع تغذیه: AC380V±10%، 30KW 50HZ±10%
2، منبع گاز: 0.4-0.8mpa، بدون غبار آب، بدون ناخالصی
3، دمای محیط: 10-45 ℃
4، رطوبت محیطی: حداکثر 85r.h (بدون تراکم رطوبت)
5، محیط بدون ارتعاش قوی، بدون گاز خورنده و گاز قابل اشتعال و انفجار
خدمات پس از فروش
1. طرف الف موظف است به کاربران تجهیزات طرف B در نصب، اشکال زدایی، استفاده و نگهداری به صورت رایگان آموزش دهد تا اطمینان حاصل شود که اپراتورهای متقاضی می توانند به طور عادی و مستقل عمل کنند و پرسنل تعمیر و نگهداری می توانند مشکلات رایج را به طور مستقل مدیریت کنند.
2. مدت گارانتی تجهیزات دو سال است.طرف الف طبق قوانین و مقررات ملی مسئولیت سه ضمانت را بر عهده خواهد داشت.پس از پایان گارانتی، تعمیر و نگهداری مادام العمر، و با قیمت تمام شده برای ارائه قطعات یدکی و پوشیدن قطعات.اگر مشکل خارج از سایت حل شود، تامین کننده باید ظرف 4 ساعت پاسخ واضحی از طریق ایمیل یا فرم کتبی بدهد.
