جزئیات محصول:
|
|
| محل منبع: | چین |
|---|---|
| نام تجاری: | BT |
| گواهی: | ISO9001/CE |
| شماره مدل: | BT-2113B |
|
پرداخت:
|
|
| مقدار حداقل تعداد سفارش: | 1 مجموعه |
| قیمت: | USD350000 |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 90 روز کاری |
| شرایط پرداخت: | T/T |
| قابلیت ارائه: | یک مجموعه در هر 90 روز |
|
اطلاعات تکمیلی |
|||
| قدرت: | AC380V 50/60HZ 16KW | فشار هوا: | 0.4-0.8Mpa |
|---|---|---|---|
| رابط ارتباطی: | RS485 | مناسب برای سلول: | سفارشی |
| دنده اختیاری: | 5OK 1NG | ابعاد: | L14500*W1500*H1680MM |
| وزن: | 3500 کیلوگرم | ضمانتنامه: | 2 سال |
| برجسته کردن: | خط تولید بسته باتری 21700,خط تولید بسته باتری 32650,خط تولید باتری سی سی دی |
||
توضیحات محصول

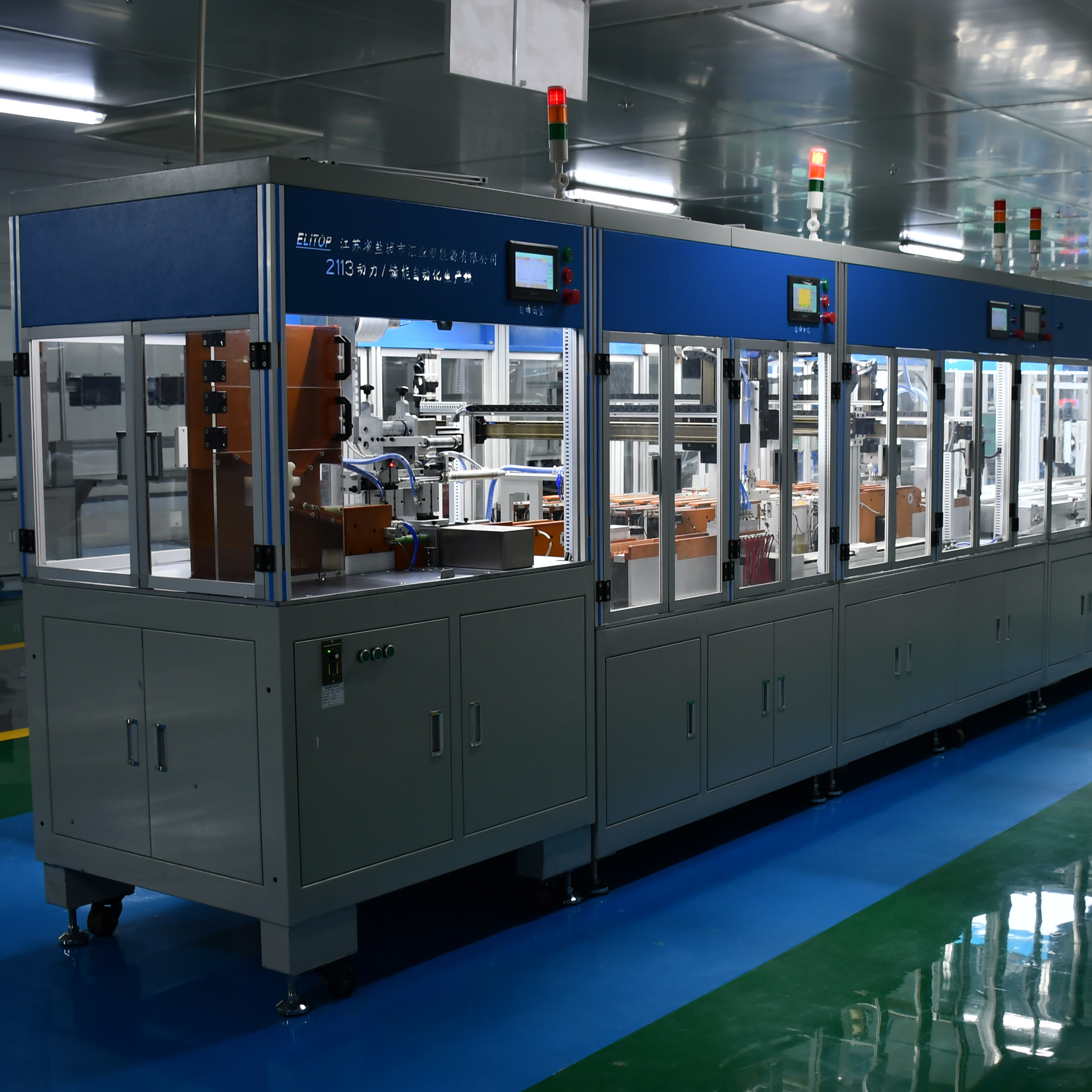

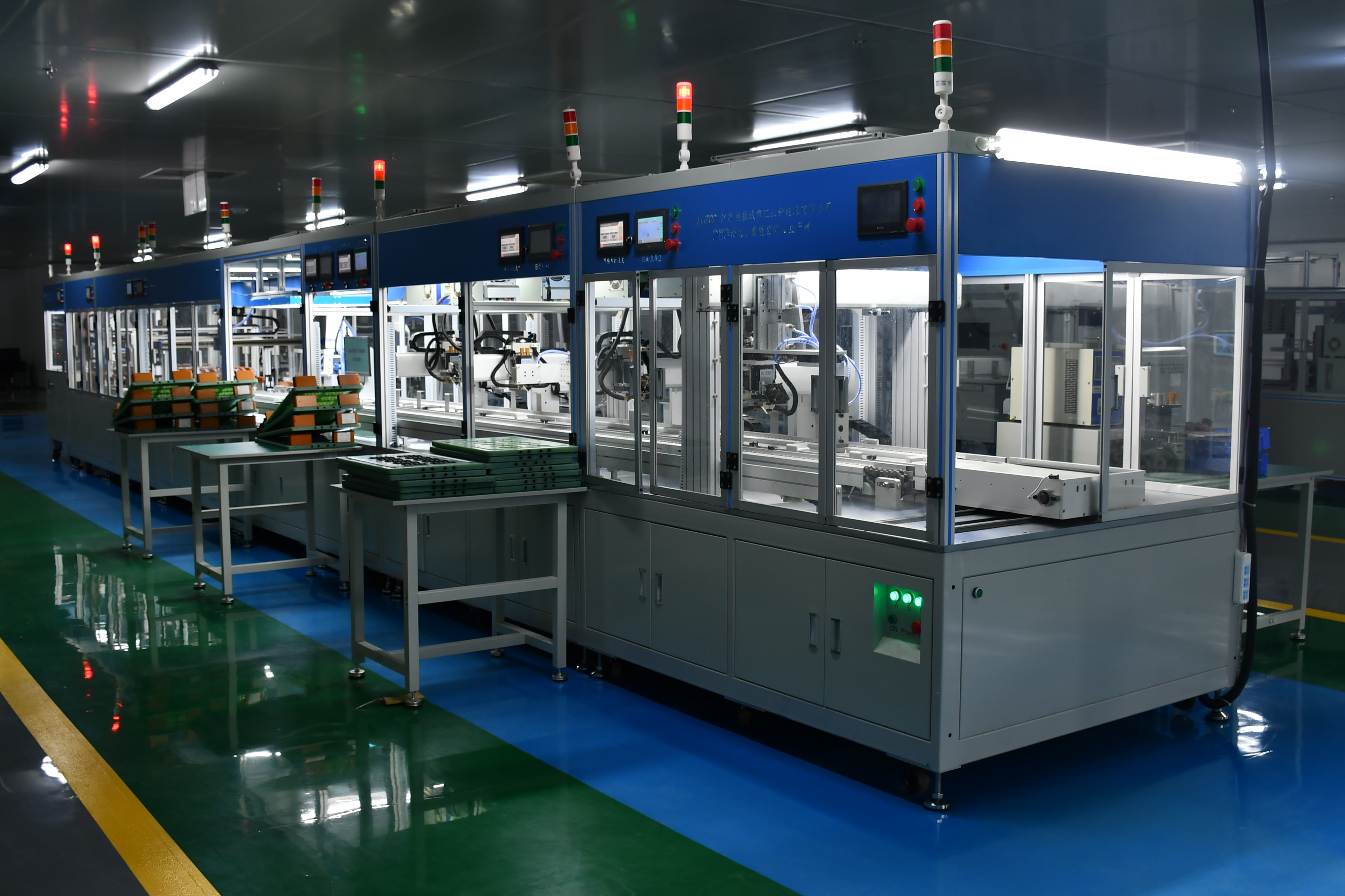

خط مونتاژ بسته باتری تمام اتوماتیک
محدوده تجهیزات
BT - خط تولید بسته باتری لیتیوم یون اتوماتیک 2113B 18650 / 21700 / 32650 ذخیره سازی انرژی استوانه ای / قدرت عمدتاً در ماژول های باتری خودرو استفاده می شود.تولید کاملاً خودکار باتری‌های قدرت، باتری‌های ذخیره انرژی، بسته‌های باتری ابزار قدرت و سایر باتری‌های کاربردی.
امکانات
1. سفارشی برای 18650/21700/26650/32650 نوع سلول.
2. فقط سه اپراتور از سلول جعبه ای تا بسته باتری جوش داده شده مورد نیاز است.
3. تابع اسکن سلول اختیاری، داده های سلولی را در براکت یا ترکیبی از باتری ها تنظیم کنید، داده های باتری را می توان ردیابی کرد.
4. با استفاده از ربات 4 محوره یاماها به طور خودکار به براکت، عملکرد پایدار و قابل اعتماد.
5. شناسایی قطبیت مثبت و منفی سلول CCD سری هایک ویژن را برای اطمینان از عدم وجود پدیده خطای قطبیت هنگام ورود سلول به براکت بپذیرید.
6. راندمان تولید: 5000-6000pcs /H
روند کار

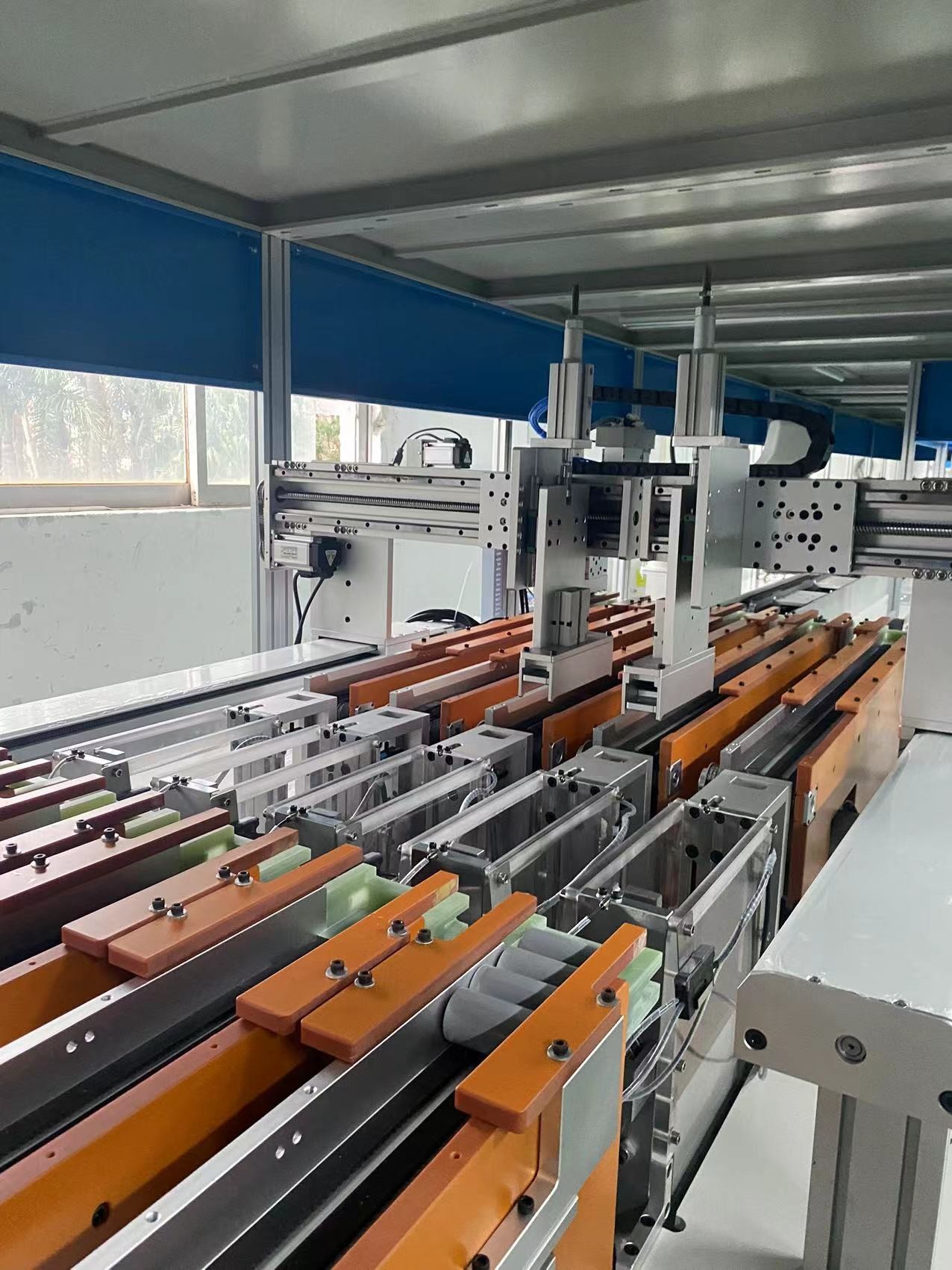

سلول جعبه ای اتوماتیک (10*10) تغذیه خودکار → چسباندن کاغذ عایق خودکار → اسکن کد خودکار → مرتب سازی خودکار (10 درجه OK, One NG) → مرتب سازی سلول خودکار → کد اسکن خودکار → روبات در داخل براکت → تشخیص مثبت و منفی دید CCD ← تمیز کردن لیزر A ← تلنگر قالب 1← جوش نقطه ای 1← جوش نقطه ای 2← برگردان قالب 2← جوش نقطه ای B 2← جوش نقطه ای B 2← اتوماتیک درپوش بالایی را بیرون بیاورید → باتری را به طور خودکار خارج کنید → خط مونتاژ نیمه -محصولات باتری تمام شده (بازرسی ظاهری جوش نقطه ای → اتصال مواد کمکی → اتصال صفحه محافظ → شکل دهی → تست عملکرد جامع و سایر ایستگاه ها)
پارامترهای فنی
خط تولید بسته باتری لیتیوم یون اتوماتیک BT - 2113B 18650 / 21700 / 32650 ذخیره سازی انرژی استوانه ای / قدرت
| تغذیه سلولی خودکار |
|
منبع تغذیه: AC220V±10% 1KW 50HZ±10% منبع هوا: 0.4-0.8mpa، بدون غبار آب، بدون ناخالصی جعبه جعبه در کارتن های 10*10 بسته بندی می شود و حداکثر 5 جعبه در هر بار بسته بندی می شود. جعبه جعبه در کارتن های 12*15 بسته بندی می شود و حداکثر 4 جعبه در هر بار می باشد. ریل راهنمای نقره بالایی تایوان را بپذیرید قدرت جابجایی سلولی: استپر موتور/موتور کاهش سرعت سیستم کنترل: برنامه نویس XC2-24T-E PLC رابط عملیاتی: صفحه نمایش رنگی TG-765-UT، کارکرد آسان سیلندر: Attec /SMC/XINCHENG اجزای کنترل پنوماتیک: ATech /SMC/ Tiangong/Pneumatic Like دستگاه القایی: تایوان LIKE/ Adeke // Omron/Keenshi راندمان تولید: بیش از 4500PCS/H توابع اصلی: سلول را به صورت دستی در خط مونتاژ جعبه قرار دهید، به طور خودکار موقعیت سلول را وارد کنید و جعبه خالی را به جعبه ذخیره سازی فشار دهید. سلول های کارتن به طور خودکار برداشته شده و به خط خودکار منتقل می شوند. دستگاه بالشتک سطحی که با قطرهای مختلف جعبه های بسته بندی سلول الکتریکی 21/18 سازگار است. |
| چسباندن کاغذ عایق اتوماتیک |
|
منبع تغذیه: AC220V±10% 1.6KW 50HZ±10% منبع هوا: 0.4-0.8mpa، بدون غبار آب، بدون ناخالصی برای بهبود کارایی، مکانیسم بالشتک 4 - پین را اتخاذ کنید از موتور تبدیل فرکانس و پد پانچ CAM برای جلوگیری از آسیب باتری استفاده کنید قالب فولادی پرسرعت ژاپنی، عمر طراحی 5 سال چرخش خودکار مواد زائد ریل راهنمای نقره ای تایوان، میله سرب را بپذیرید موتور سلول پایین تر از موتور کاهش نیرو تایوان استفاده می کند قدرت دستکاری: موتور پله ای حلقه بسته / موتور سروو قدرت تعویض سلولی: استپر موتور سیستم کنترل: برنامه نویس XD-42T-E PLC رابط عملیاتی: صفحه نمایش رنگی TG-765-UT، کارکرد آسان سیستم هشدار عیب داخلی (با توجه به درخواست رفع عیب) هشدار خودکار برای کمبود کاغذ جو کوهستانی یادآوری کمی تمیز کردن قالب سیلندر: Attec /SMC/XINCHENG اجزای کنترل پنوماتیک: ATech /SMC/ Tiangong/Pneumatic Like دستگاه القایی: تایوان LIKE/ Adeke // Omron/Keenshi |
| تستر IR |
|
قدرت تست: پنوماتیک ستاره سیلندر: Attec /SMC/XINCHENG اجزای کنترل پنوماتیک: ATech /SMC/ Tiangong/Pneumatic Like دستگاه القایی: تایوان LIKE/ Adeke // Omron/Keenshi راندمان تست: بالاتر از 4500PCS/H مدل سوزن تست: KS-100A3000 عمر سوزن تست: 600000 بار عملکردهای اصلی: ولتاژ سلول آزمایشی تک و مقاومت داخلی، از طریق تغییر موتور سروو، آزمایش 10 سلول، از مکانیسم تغییر سلول به مکانیسم شیفت سه گانه 1، داده های آزمایش در کد جابجایی تکمیل شده و اتصال بارکد سلول، پایگاه داده ذخیره سازی مدل تستر: HIOKI BT3562 اختیاری HK3560 داخلی کانال تست: کانال 1 دقت خواندن ولتاژ: مثبت یا منفی 0.02MV دقت خواندن مقاومت داخلی: مثبت یا منفی 0.2 Hao تست های مکرر سازگار هستند داده‌های آزمایشی در کد جابجایی تکمیل شده و بارکد سلول اتصال، ذخیره شده در پایگاه داده راندمان تست: 5000PCS/H |
| اسکن خودکار | |
کد جاروبرقی هانیول/گنز/هایک ویژن منبع نور سفارشی برای اطمینان از دقت خواندن کد استفاده می شود سیستم شناسایی: تحقیق و توسعه مستقل Bicester عرض دوربین: در 300 * 150 میلی متر دستگاه اجرایی: کامپیوتر صنعتی، سیستم WIN7 اصلی عملکردهای اصلی: Sanlian Shift 1، باتری ها را به کد جارو می کند، چرخ دنده درایو موتور استپ را راه اندازی می کند، باتری ها در جهت عقربه های ساعت، برای خواندن بارکد اتصال داده ها، خواندن بارکد و تست جملات منفی بد است، داده های تست در تکمیل کد اتصال بارکد و باتری ها، پایگاه داده ذخیره، سیستم MES متصل به طرف a، یاردها را جارو نکنید، و عملکرد یاردها را می توان مسدود کرد، 11 مجموعه انتقال دنده، با حلقه لاستیکی برای افزایش اصطکاک روی هسته، برای اطمینان از چرخش طبیعی از هسته، خواندن عادی، 18650 و 21700 سلول جهانی راندمان اسکن: بیش از 3500PCS/H |
| مرتب سازی خودکار |
|
ریل راهنمای نقره ای تایوان، میله سرب را بپذیرید قدرت دستکاری دنده اتوماتیک: سروو موتور 2 محوره 400 وات ماژول: 2 محور برای گرفتن 10 عدد پیل الکتریکی در یک زمان و استفاده از آهنربای دائمی تلسکوپی سیلندر پایدار و قابل اعتماد است. سیستم کنترل: برنامه نویس PLC سری XD سنسور: تایوان LIKE/ Actek /SMC/ Phenom/Airtek رابط عملیاتی: صفحه نمایش رنگی TG-765-UT، کارکرد آسان عملکردهای اصلی: با توجه به محدوده مقاومت داخلی ولتاژ تنظیم شده، سلول را در شکاف خط لوله مربوطه قرار دهید، سلول های 18650 و 21700 جهانی هستند. از انتقال 3 تسمه سنکرون استفاده کنید قدرت انتقال: موتور کاهنده 25 وات سنسور: تایوان LIKE/ Actek /SMC/ Phenom/Airtek تعداد غرفه: 5 غرفه خوب خط مونتاژ به تغذیه سلولی و تخلیه سلولی تقسیم می شود سطح تخلیه سلول مجهز به مکانیزم نصب خودکار است که با گرفتن سلول به طور خودکار باز می شود. سلول های 18650 و 21700 جهانی هستند |
| مکانیسم ذخیره سلولی بالابر |
|
منبع تغذیه: AC220V±10% 1.6KW 50HZ±10% ریل راهنمای نقره ای تایوان، میله سرب را بپذیرید قدرت بالابر: موتور کاهنده ترمز ظرفیت ذخیره سازی: 18650 حدود 240 عدد، 21700 حدود 180 عدد سرعت بالابر: 8MM/SEC سیستم کنترل: برنامه نویس PLC سری XD سنسور: تایوان LIKE/ Actek /SMC/ Phenom/Airtek رابط عملیاتی: صفحه نمایش رنگی TG-765-UT، کارکرد آسان سلول های 18650 و 21700 جهانی هستند |
| ربات یاماها YK400XR |
|
مدل ربات: Yamaha YK400XR محدوده معتبر: شعاع 360 میلی متر وزن بار: 3 کیلوگرم عملکردهای اصلی: ربات سلول الکتریکی با فاصله مناسب را خارج کرده و آن را در براکت (یا بدون قالب براکت) قرار می دهد. راندمان: 5000-6000 PCS/H پارامترهای فنی: برای جزئیات به دفترچه راهنمای یاماها مراجعه کنید
توابع اصلی: تحقیق و توسعه ویژه سیستم کنترل برای ربات یاماها مختصات و اقدامات ربات را به صورت دستی تنظیم کنید ربات 4 محوری یاماها را با ربات 6 محوره مطابقت دهید اشکال زدایی ساده است، یادگیری آن آسان و قابل درک است صفحه نمایش لمسی 7.5 اینچی وضعیت فعلی را نشان می دهد سیستم عامل: تحقیق و توسعه مستقل Bicester |
| تستر CCD | |
منبع تغذیه: AC220V±10% 0.6KW 50HZ±10% دوربین هایک ویژن 10 میلیون HD سیستم شناسایی: تحقیق و توسعه مستقل Bicester عرض دوربین: 420 * 300 میلی متر یا کمتر دستگاه اجرایی: کامپیوتر صنعتی، سیستم WIN7 اصلی عملکردهای اصلی: الکترودهای مثبت و منفی سلول متصل را بررسی و مقایسه کنید، و در صورت اشتباه بودن موقعیت یا برگشت قطبیت، عملیات را متوقف کنید، منتظر تایید دستی قبل از رهاسازی باشید. راندمان اسکن: بیش از 6000PCS سلول /H در طول تولید عادی، هر آزمایش، در صورت واجد شرایط بودن، اسکرین شات ها برای نگهداری به سیستم MES شرکت شما ارسال می شود (هر کدام حدود 8 میلیون). حالت رابط: وب سرور ارسال ارسال: ارسال در قالب هگزادسیمال |
| یک جوش سطحی | |
عملکرد اصلی: جوش خودکار نقطه ای برای یک طرف بسته باتری منبع تغذیه جوشکاری ترانزیستور استاندارد HEQUAN (Bicast)، MDA8000B/MDB4000B، منبع تغذیه نقطه ای ترانزیستور MIYACHI MDA8000B/MDB4000B اختیاری با عملکرد تشخیص جریان، جوش کاذب، هشدار آتش انفجار عملکرد سروو موتور خالص چهار محوره داده های مختصات جوش نقطه ای را می توان توسط دیسک U یا آرایه وارد کرد جریان های جوشکاری مثبت و منفی را می توان به طور متفاوت تنظیم کرد (مشخصات جوش نقطه ای) تک سلولی را می توان در یک موقعیت خاص بدون جوش نقطه ای تنظیم کرد خنک کننده سوزنی جوش نقطه ای: استاندارد با چیلر سر جوش دوار استاندارد، چرخش 90 درجه مثبت یا منفی (بعلاوه یا منفی 90 درجه، تنظیم دلخواه) عملکرد سوزن جوشکاری سنگ زنی خودکار اختیاری عملکرد تشخیص فشار سوزن جوشکاری اختیاری جمع آوری و بارگذاری داده های جوشکاری حالت رابط: وب سرور ارسال: به صورت رشته ای در قالب XML ارسال می شود راندمان جوش نقطه ای: بیش از 4500PCS سلول /H (محاسبه بر اساس دو زمان نقطه، 4 نقطه جوش برای الکترود مثبت و 4 نقطه جوش برای الکترود منفی) جوشکاری نقطه ای نیکل: آبکاری نیکل 0.08-0.15 یا نیکل خالص بدون جوشکاری شیار انحرافی آبکاری نیکل 0.15-0.2 یا نیکل خالص توصیه می شود که با شیار انحراف جوش داده شود. جوش محدب برای آبکاری نیکل بالای 0.2mm -0.5 یا نیکل خالص توصیه می شود. |
| تلنگر قالب | |
عملکرد اصلی: قالب را به جوش نقطه ای اتوماتیک سمت B تبدیل کنید راندمان گردش مالی: 20S/زمان |
| جوشکاری سطح B | |
همان سطح A می تواند برای جوشکاری یک طرفه یا دو طرفه سفارشی شود |
| دستکاری کننده واکشی باتری | |
توابع اصلی: باتری جوش نقطه ای را بردارید و آن را به خط سیرکولاسیون یا خط مونتاژ منتقل کنید راندمان: 20S/زمان
|
سوالات متداول
A: چگونه تأیید کنم که شما سازنده هستید؟
ب: 1) عکس میز جلو را با نام کارخانه ما پاک کنید.
2) تماس تصویری در ساعات کاری، نیازی به رزرو قبلی نیست.
3) هر زمانی که نماینده از کارخانه بازدید کند، نیازی به رزرو قبلی نیست.
4) پیشرفت تولید را در هر زمان پرس و جو کنید، عکس ها و فیلم ها و غیره را ارائه دهید.
5) مهندسان حرفه ای مشکلات خدمات پس از فروش را حل می کنند.
A: چه نوع ماشین هایی می توانیم بسازیم؟
ب: انواع ماشین های مونتاژ باتری. تست سلولی، چسباندن کاغذ عایق، مرتب سازی، جوشکاری، تست، پیری.
برای سلول های استوانه ای / منشوری / پلیمری، دستی و اتوماتیک، تک ماشین و خط تولید.
پاسخ: آیا می توانید به من کمک کنید تا یک کارخانه راه اندازی کنم؟
ب: بله، لطفا جزئیات مواد اولیه و محصولات خود را ارائه دهید، نیازهای خود را در مورد کارایی، بودجه شما، ما طرحی را برای شما ارسال خواهیم کرد. در صورت نیاز می توانیم برخی از تامین کنندگان مواد اولیه را نیز به شما معرفی کنیم.
پاسخ: آیا از خدمات پس از فروش پشتیبانی می کنید؟
B: بله، پس از خرید BT - 2113B اتوماتیک بسته باتری لیتیوم یونی خط تولید 18650 / 21700 / 32650 ذخیره سازی انرژی استوانه ای / قدرت ما متخصصانی را برای نصب و آموزش خواهیم داشت و گارانتی آن دو سال است.صادرات به اروپا و ایالات متحده، کشورهای آسیای جنوب شرقی، یک سایت در هند وجود دارد
A: چگونه می توانیم مشکلات دستگاه را حل کنیم؟
ب: مزایای کارخانه، ما مهندسان داریم و ماشین ها را تولید می کنیم.
1) ما یک مهندس را ترتیب می دهیم تا وقتی پیام شما را دریافت کردیم با شما ارتباط برقرار کند. او شما را راهنمایی می کند تا مشکل را با تماس ویدیویی یا پیام حل کنید.
2) اگر مشکل به دلیل آسیب دیدگی قطعات ایجاد شده باشد، ما یک مؤلفه جدید برای شما ارسال می کنیم. پس از دریافت آن، ما شما را در تماس ویدیویی در مورد نحوه نصب آن راهنمایی می کنیم.
